Ejercicio A3 · Dibujo técnico II PAU Madrid Extraordinaria 2022
Tema: Perspectivas · Del examen Extraordinaria (2022)
Enunciado

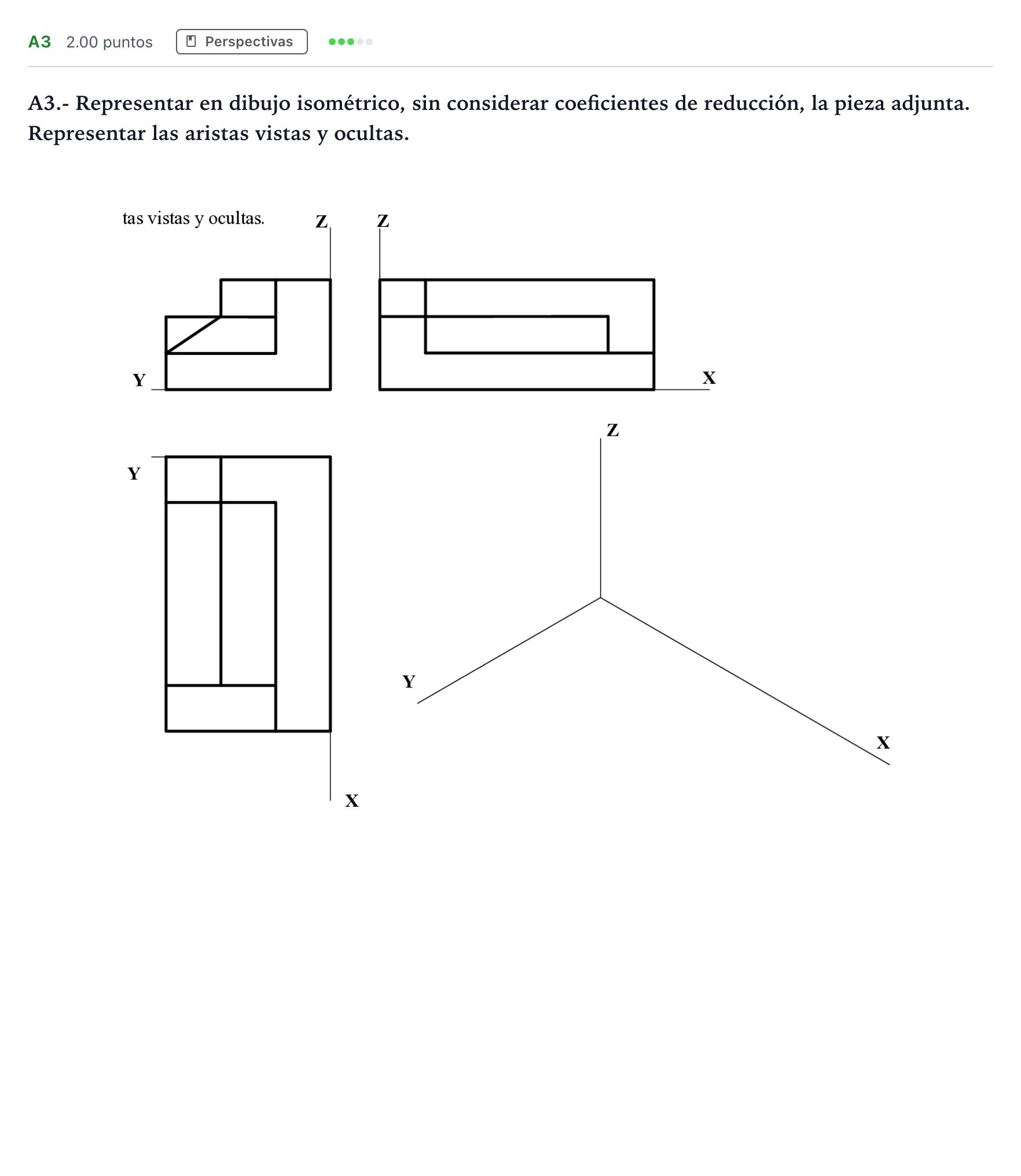

A3.- Representar en dibujo isométrico, sin considerar coeficientes de reducción, la pieza adjunta. Representar las aristas vistas y ocultas.
Solución
Según los criterios oficiales de corrección
A3.- Representar en dibujo isométrico, sin considerar coeficientes de reducción, la pieza adjunta. Representar las aristas vistas y ocultas.
Solución: Representación isométrica: - Traslado directo de medidas en las tres direcciones axiales (ejes X, Y, Z). - Construcción del paralelepípedo envolvente y vaciado de las cajas y chaflán según las vistas diédricas dadas. - Representación rigurosa de todas las aristas vistas (línea continua gruesa) y aristas ocultas (línea de trazos).
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
