Ejercicio A3 · Dibujo técnico II PAU Madrid Modelo 2021

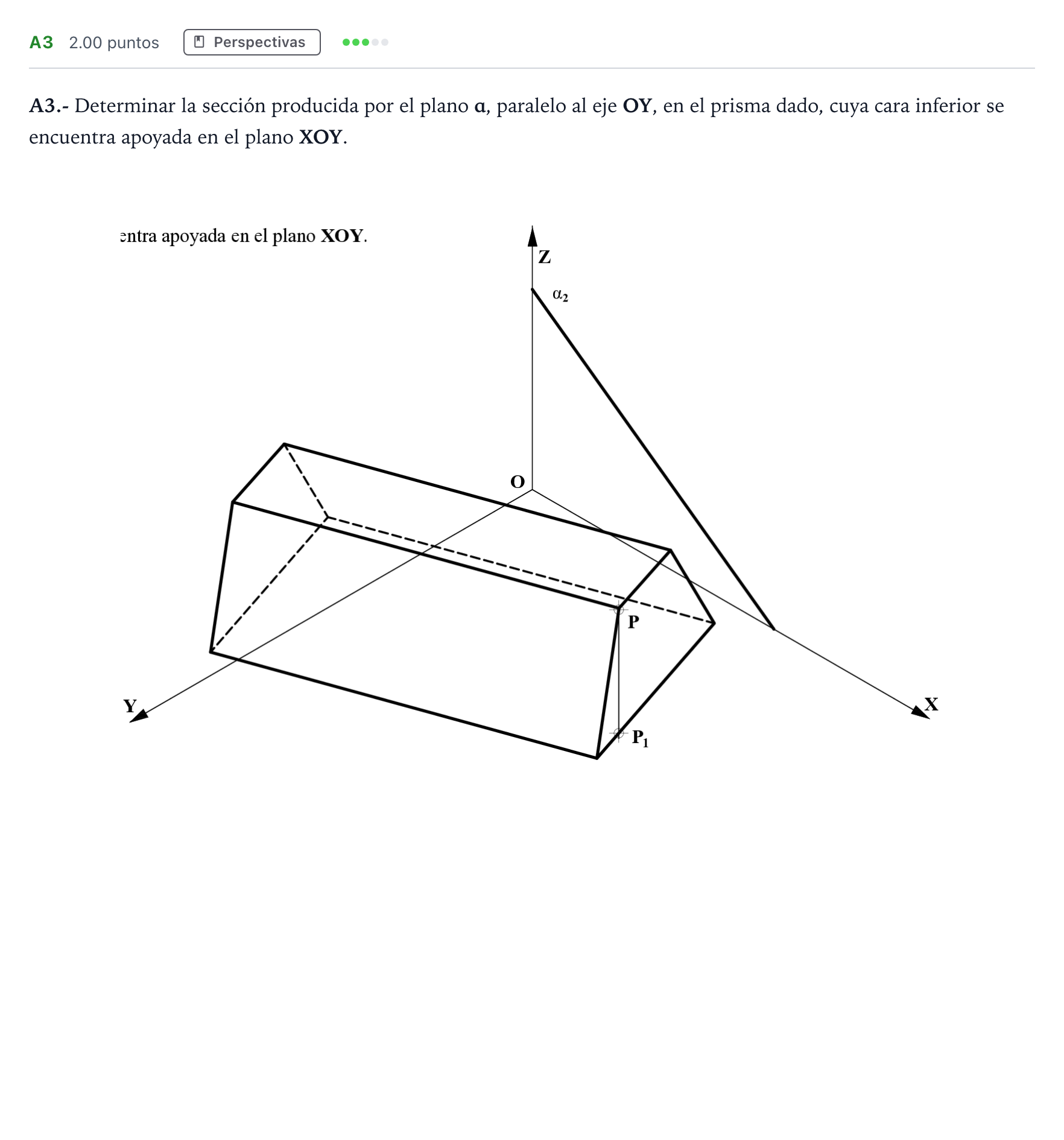

A3.- Determinar la sección producida por el plano α, paralelo al eje OY, en el prisma dado, cuya cara inferior se encuentra apoyada en el plano XOY.

Solución: Polígono de sección $A-B-C-D-E$ obtenido por la intersección de las caras del prisma con el plano proyectante $\alpha$.
