Ejercicio B3 · Dibujo técnico II PAU Madrid Extraordinaria 2022

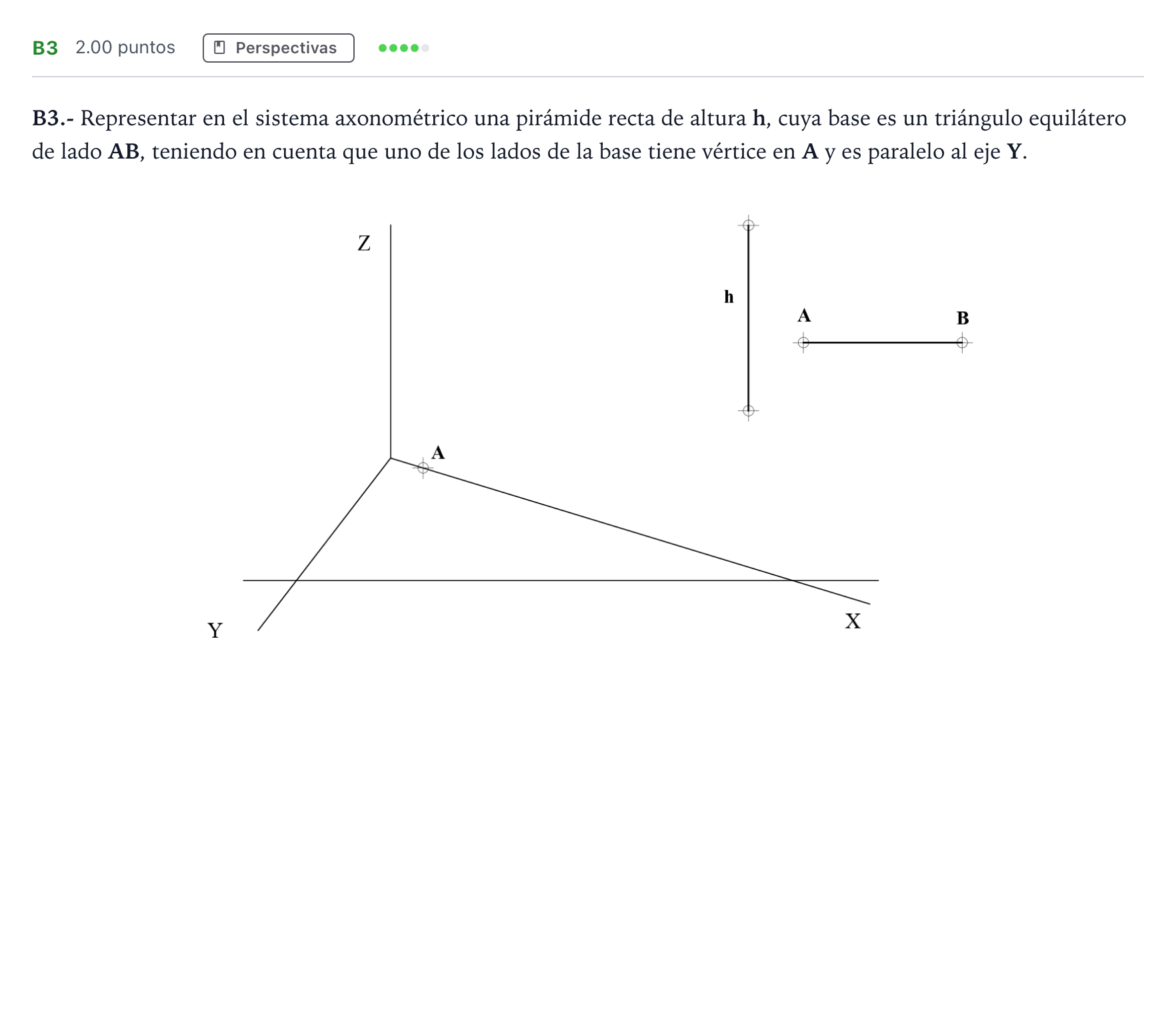

B3.- Representar en el sistema axonométrico una pirámide recta de altura h, cuya base es un triángulo equilátero de lado AB, teniendo en cuenta que uno de los lados de la base tiene vértice en A y es paralelo al eje Y.

Solución: Construcción de la pirámide en sistema axonométrico trimétrico: 1. Abatimiento del plano XOY sobre el plano del cuadro o paralelo para obtener la verdadera magnitud de los ejes y del punto A. 2. Trazado de la base triangular equilátera de lado AB con un lado paralelo a la dirección del eje Y abatido y desabatimiento de sus tres vértices y de su centro geométrico. 3. Abatimiento del plano que contiene la altura (o plano proyectante/eje Z) para trasladar la verdadera magnitud de la altura h y obtener su proyección reducida h'. 4. Levantamiento de la altura desde el centro de la base y unión del vértice superior con los vértices de la base, determinando la visibilidad de aristas vistas y ocultas.
