Ejercicio A3 · Dibujo técnico II PAU Madrid Ordinaria 2022

Tema: Perspectivas · Del examen Ordinaria (2022)

Enunciado

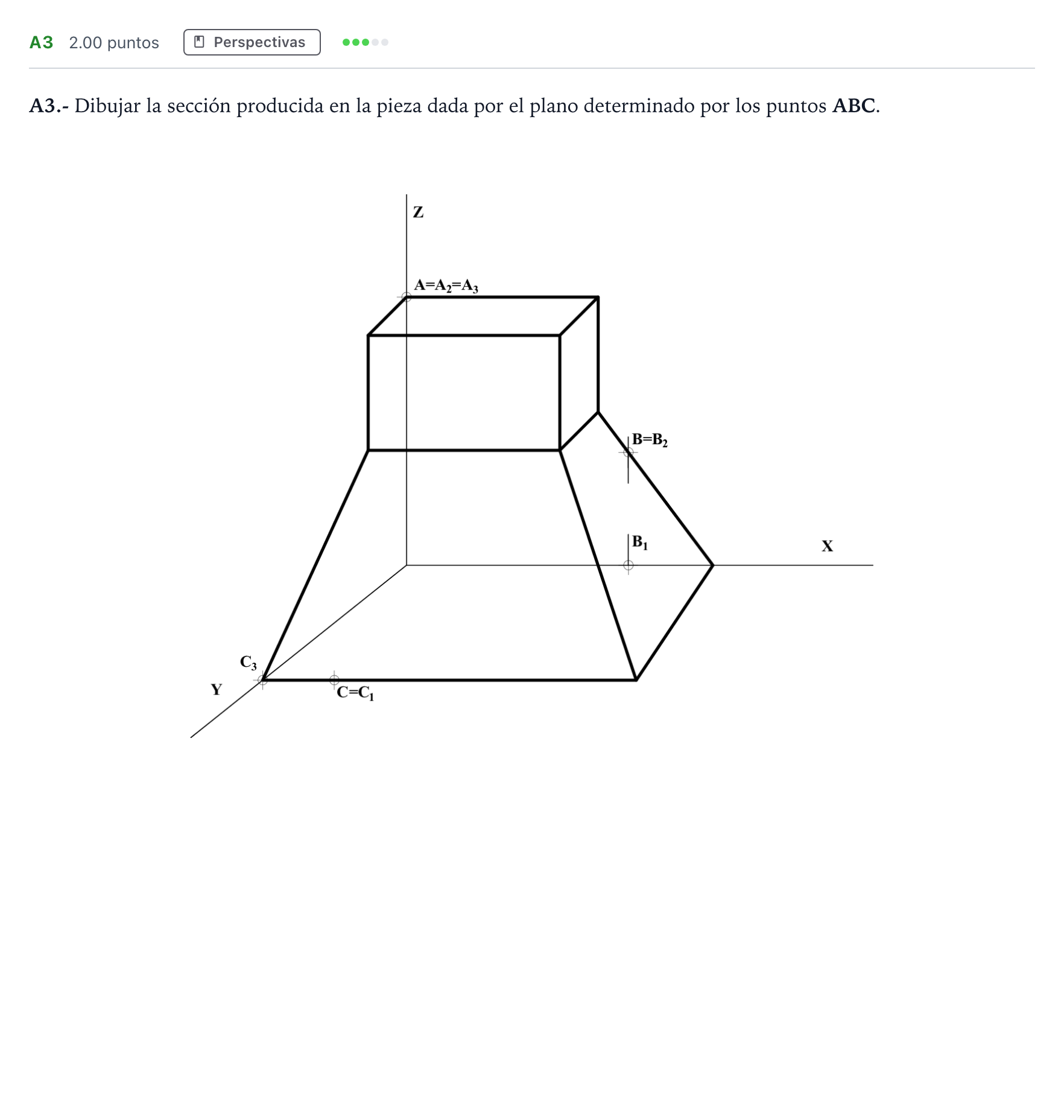

A3.- Dibujar la sección producida en la pieza dada por el plano determinado por los puntos ABC.

Enunciado: Ejercicio A3 · Dibujo técnico II PAU Madrid Ordinaria 2022

Solución

Según los criterios oficiales de corrección

A3.- Dibujar la sección producida en la pieza dada por el plano determinado por los puntos ABC.

Solución: La sección plana resultante sobre la pieza es el polígono cerrado de vértices A - E - F - D - B (junto con la arista de la base en el plano horizontal a través del punto D y las caras correspondientes trazadas en rojo).

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
