Ejercicio A3 · Dibujo técnico II PAU Madrid Extraordinaria 2021
Tema: Perspectivas · Del examen Extraordinaria (2021)
Enunciado

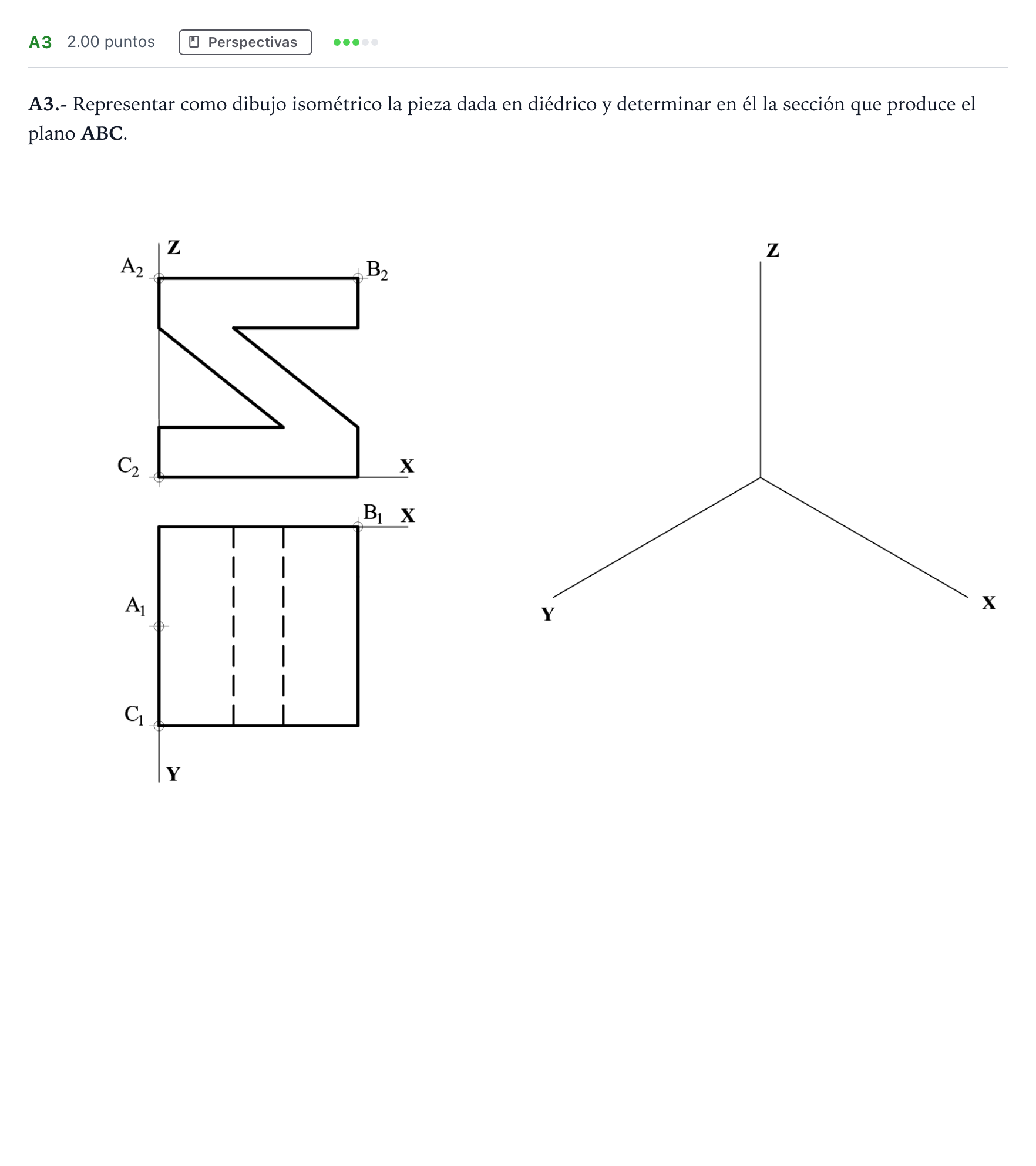

A3.- Representar como dibujo isométrico la pieza dada en diédrico y determinar en él la sección que produce el plano ABC.
Solución
Según los criterios oficiales de corrección
A3.- Representar como dibujo isométrico la pieza dada en diédrico y determinar en él la sección que produce el plano ABC.
Solución: Representación isométrica de la pieza poligonal con sus aristas vistas y ocultas correctamente diferenciadas, y determinación del polígono resultante de la sección producida por el plano definido por los tres puntos no alineados , y .
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
