Ejercicio A3 · Dibujo técnico II PAU Madrid Ordinaria Coincidencias 2022
Tema: Perspectivas · Del examen Ordinaria Coincidencias (2022)

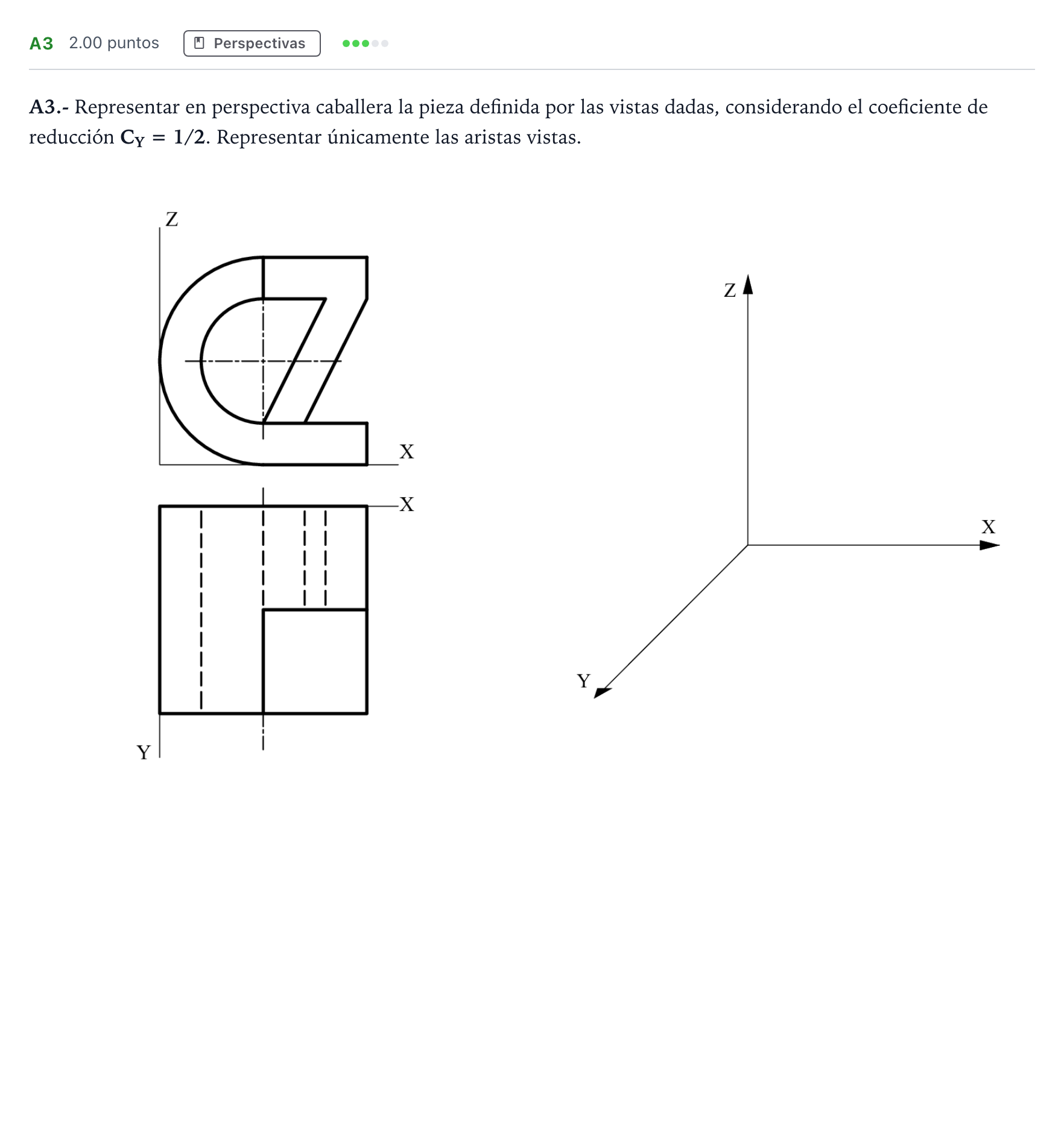

Enunciado
A3.- Representar en perspectiva caballera la pieza definida por las vistas dadas, considerando el coeficiente de reducción C Y = 1/2. Representar únicamente las aristas vistas.
Solución
Según los criterios oficiales de corrección
A3.- Representar en perspectiva caballera la pieza definida por las vistas dadas, considerando el coeficiente de reducción CY = 1/2. Representar únicamente las aristas vistas.
Solución: La pieza debe representarse trazando su perfil frontal en el plano vertical XZ en verdadera magnitud y proyectando sus generatrices y aristas hacia el eje Y reducidas a la mitad (), dibujando únicamente las aristas vistas.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
