Ejercicio A3 · Dibujo técnico II PAU Madrid Modelo 2022

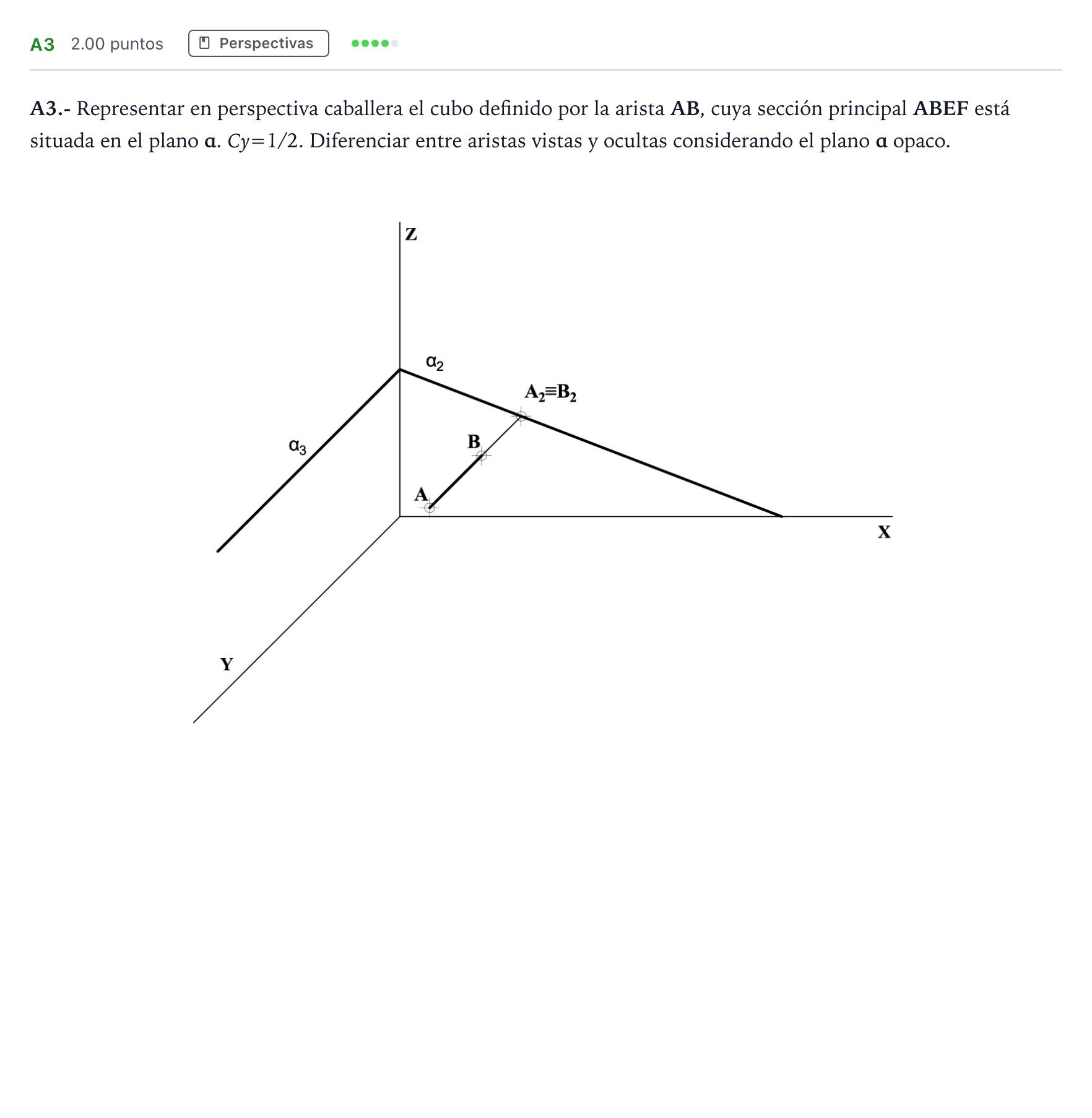

A3.- Representar en perspectiva caballera el cubo definido por la arista AB, cuya sección principal ABEF está situada en el plano α. Cy=1/2. Diferenciar entre aristas vistas y ocultas considerando el plano α opaco.

Solución: Construcción del cubo en perspectiva caballera: - Determinación de la sección principal $ABEF$ sobre el plano $\alpha$. - Determinación de los ocho vértices del cubo a partir de la arista $AB$ y la diagonal de cara. - Representación y distinción de aristas vistas y ocultas teniendo en cuenta que el plano $\alpha$ actúa como opaco.
