Ejercicio B3 · Dibujo técnico II PAU Madrid Ordinaria 2023
Tema: Perspectivas · Del examen Ordinaria (2023)
Enunciado

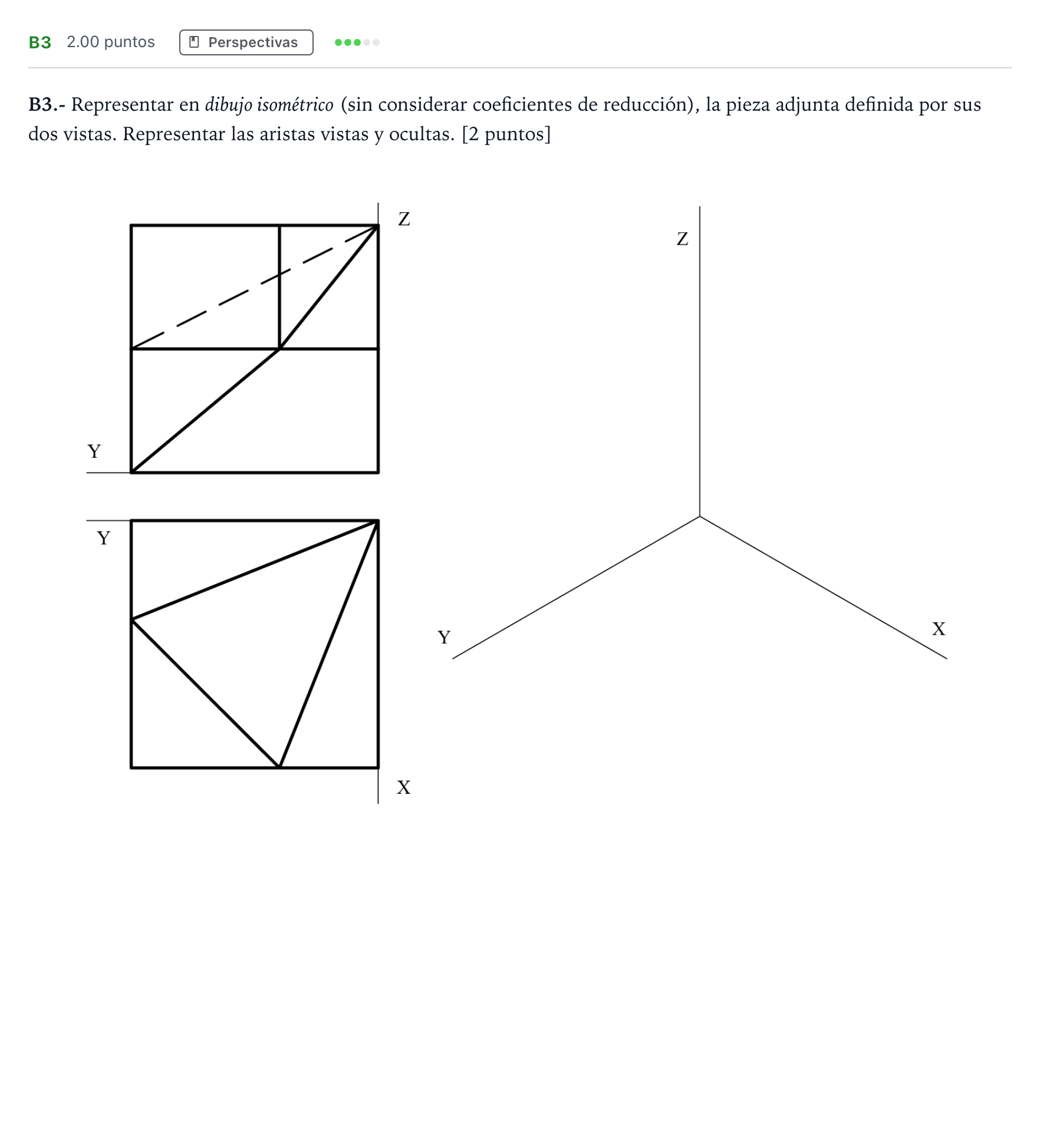

B3.- Representar en dibujo isométrico (sin considerar coeficientes de reducción), la pieza adjunta definida por sus dos vistas. Representar las aristas vistas y ocultas. [2 puntos]
Solución
Según los criterios oficiales de corrección
B3.- Representar en dibujo isométrico (sin considerar coeficientes de reducción), la pieza adjunta definida por sus dos vistas. Representar las aristas vistas y ocultas.
Solución: Representación isométrica con las aristas vistas continuas y las aristas interiores y posteriores ocultas a trazos.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
