Pregunta 4 · Dibujo técnico II PAU Madrid Ordinaria 2026

Tema: Normalización y Vistas · Del examen Ordinaria (2026)

Enunciado

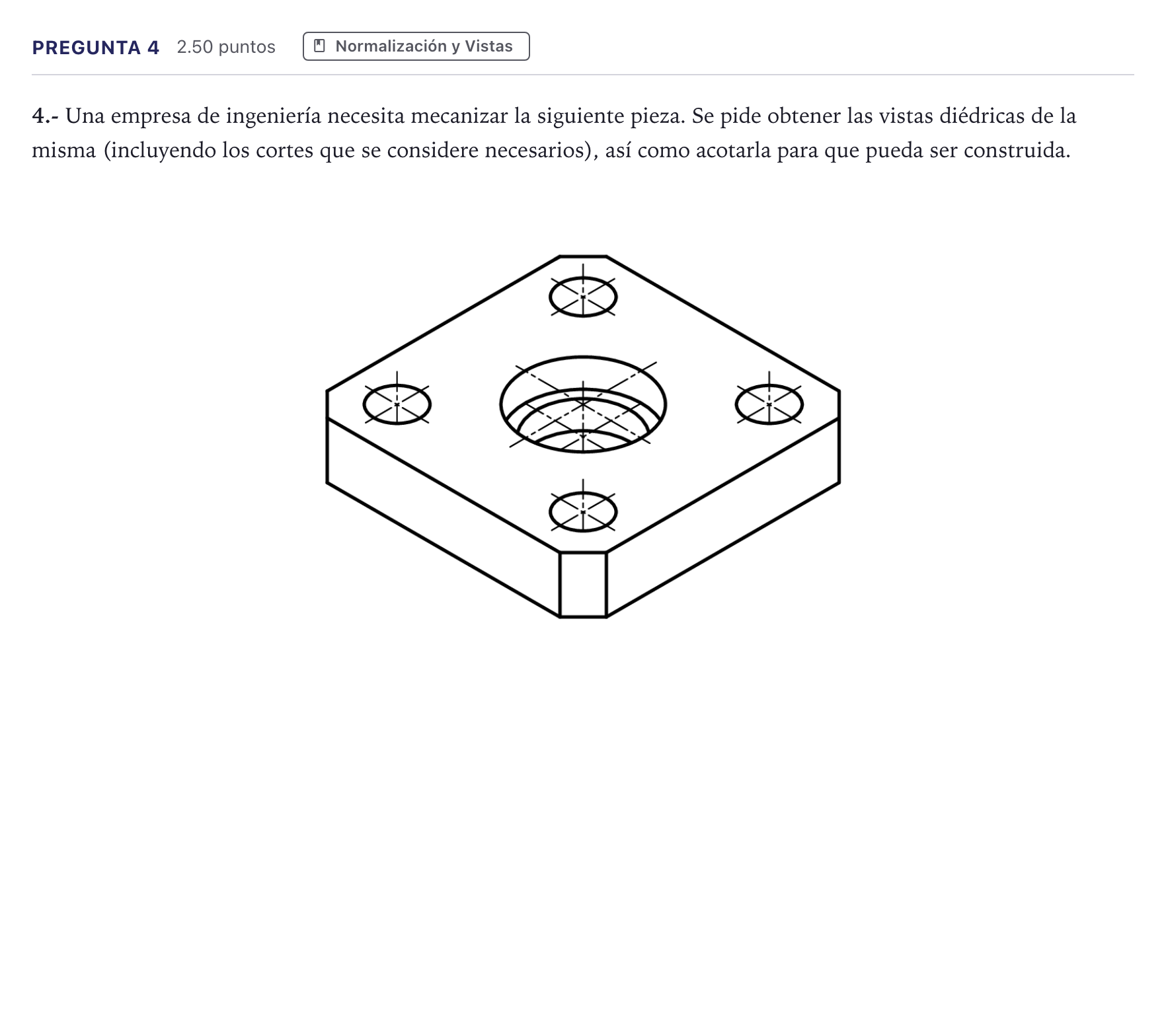

4.- Una empresa de ingeniería necesita mecanizar la siguiente pieza. Se pide obtener las vistas diédricas de la misma (incluyendo los cortes que se considere necesarios), así como acotarla para que pueda ser construida.

Enunciado: Pregunta 4 · Dibujo técnico II PAU Madrid Ordinaria 2026

Solución

Según los criterios oficiales de corrección

4.- Una empresa de ingeniería necesita mecanizar la siguiente pieza. Se pide obtener las vistas diédricas de la misma (incluyendo los cortes que se considere necesarios), así como acotarla para que pueda ser construida.

Solución: El alzado con la planta son suficientes para la completa determinación de la pieza. Diez cotas son suficientes para su definición dimensional.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
