Pregunta 4 · Dibujo técnico II PAU Madrid Ordinaria Coincidencias 2026

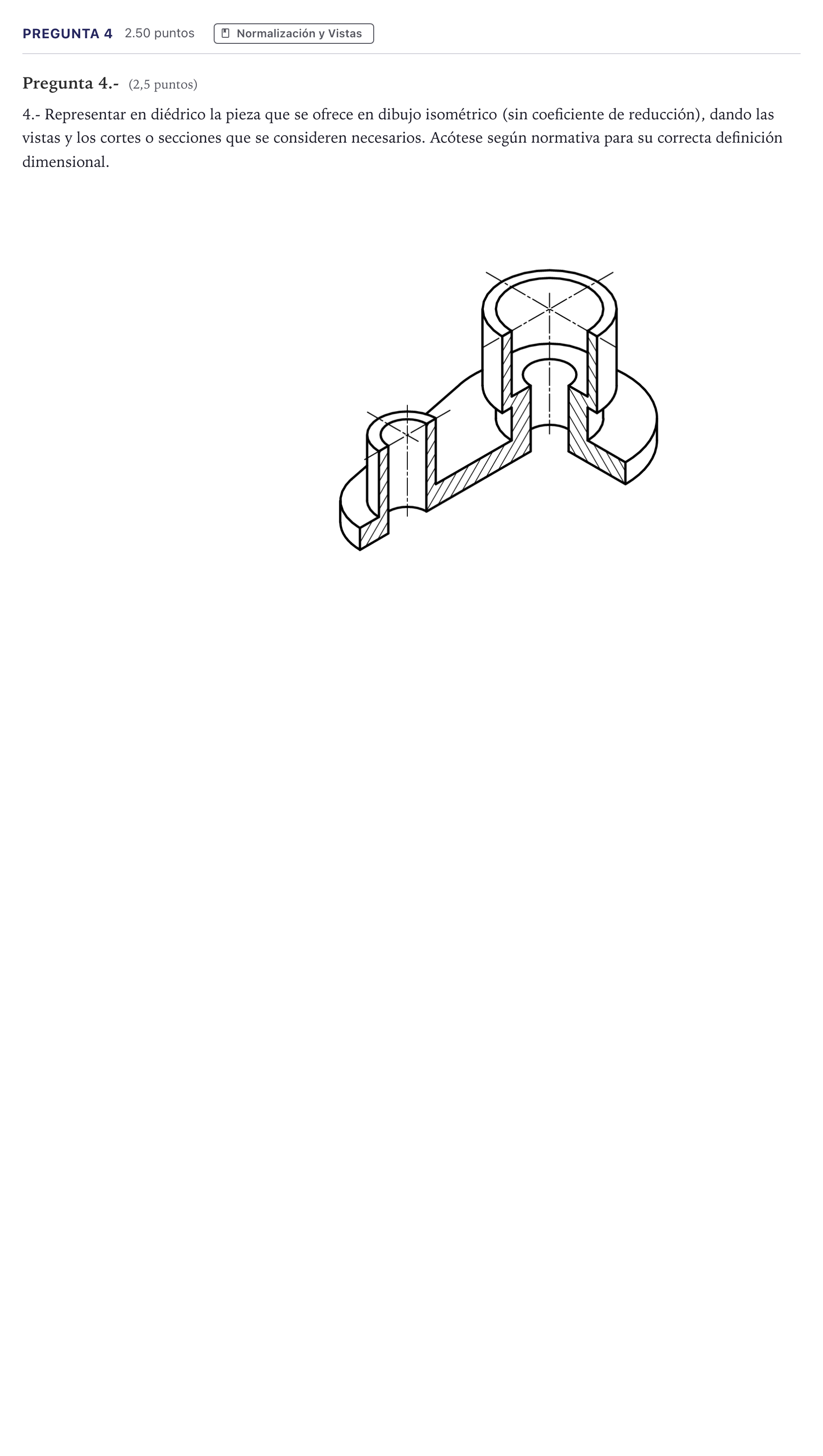

4.- Representar en diédrico la pieza que se ofrece en dibujo isométrico (sin coeficiente de reducción), dando las vistas y los cortes o secciones que se consideren necesarios. Acótese según normativa para su correcta definición dimensional.

Solución: Representación y acotación: - Alzado en corte total: Define las alturas ($6$, $9$, $18$, $30$, etc.) y los diámetros interiores y exteriores cilíndricos ($ \varnothing 12$,$\varnothing 24$). - Planta: Define la distancia entre centros ($45$), los radios exteriores de las bases ($R15$, $R24$) y los diámetros ($ \varnothing 18$,$\varnothing 30$). - Cotas necesarias: Catorce cotas según norma, evitando duplicidades y empleando la simbología normalizada adecuada.
