Pregunta 4.2 · Dibujo técnico II PAU Madrid Ordinaria 2025

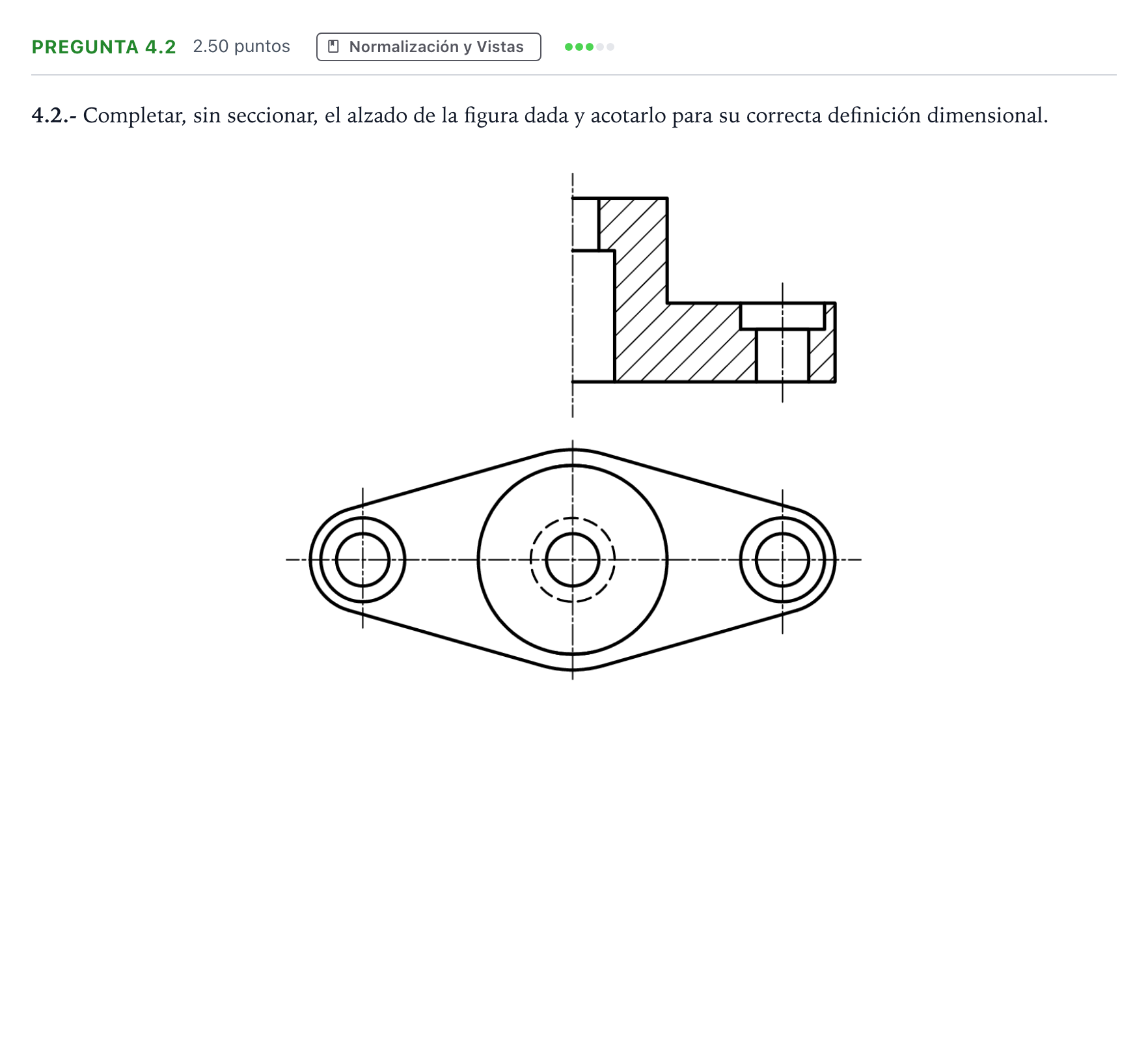

4.2.- Completar, sin seccionar, el alzado de la figura dada y acotarlo para su correcta definición dimensional.

Solución: - Completar la mitad izquierda del alzado dibujando el contorno exterior simétrico sin corte (semialzado-semisección). - Acotación completa según norma mediante doce cotas necesarias: - Diámetros y radios: $\varnothing 10$, $\varnothing 16$, $2\times\varnothing 10$, $2\times\varnothing 16$, $\varnothing 36$, $\varnothing 42$, $2\times R10$. - Alturas y profundidades: $5$, $15$, $25$, $35$. - Distancia entre centros: $80$.
