Ejercicio 4.1 · Dibujo técnico II PAU Madrid Modelo 2025

Tema: Normalización y Vistas · Del examen Modelo (2025)

Enunciado

Pregunta 4.- (2,5 puntos) Responda únicamente a una de las dos preguntas (4.1 o 4.2).

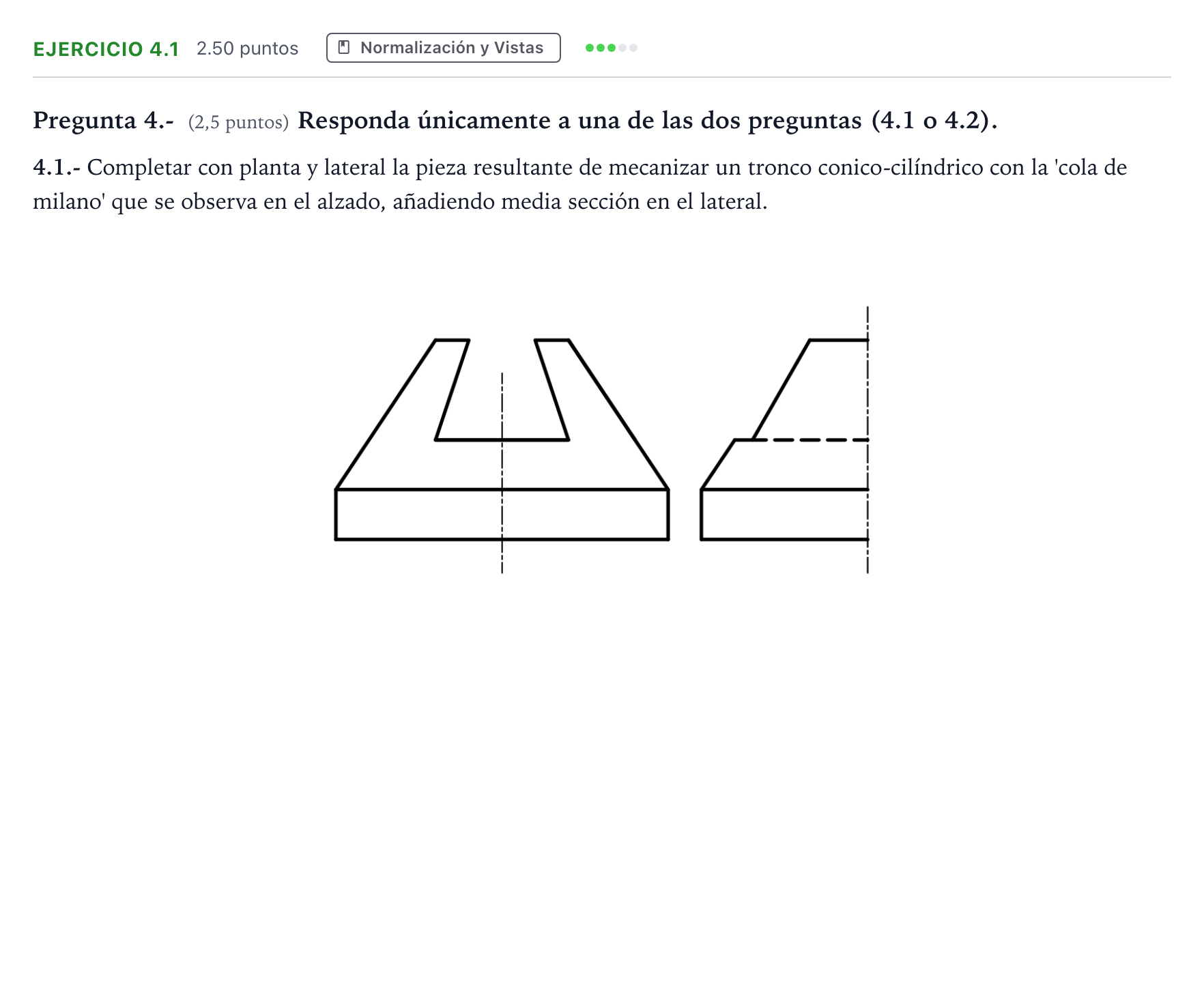

4.1.- Completar con planta y lateral la pieza resultante de mecanizar un tronco conico-cilíndrico con la 'cola de milano' que se observa en el alzado, añadiendo media sección en el lateral.

Enunciado: Ejercicio 4.1 · Dibujo técnico II PAU Madrid Modelo 2025

Solución

Según los criterios oficiales de corrección

4.1.- Completar con planta y lateral la pieza resultante de mecanizar un tronco conico-cilíndrico con la 'cola de milano' que se observa en el alzado, añadiendo media sección en el lateral.

Solución: Representación completa de la planta y del perfil lateral con media sección (semicorte).

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
