Ejercicio 4.2 · Dibujo técnico II PAU Madrid Modelo 2025

Tema: Normalización y Vistas · Del examen Modelo (2025)

Enunciado

Pregunta 4.- (2,5 puntos) Responda únicamente a una de las dos preguntas (4.1 o 4.2).

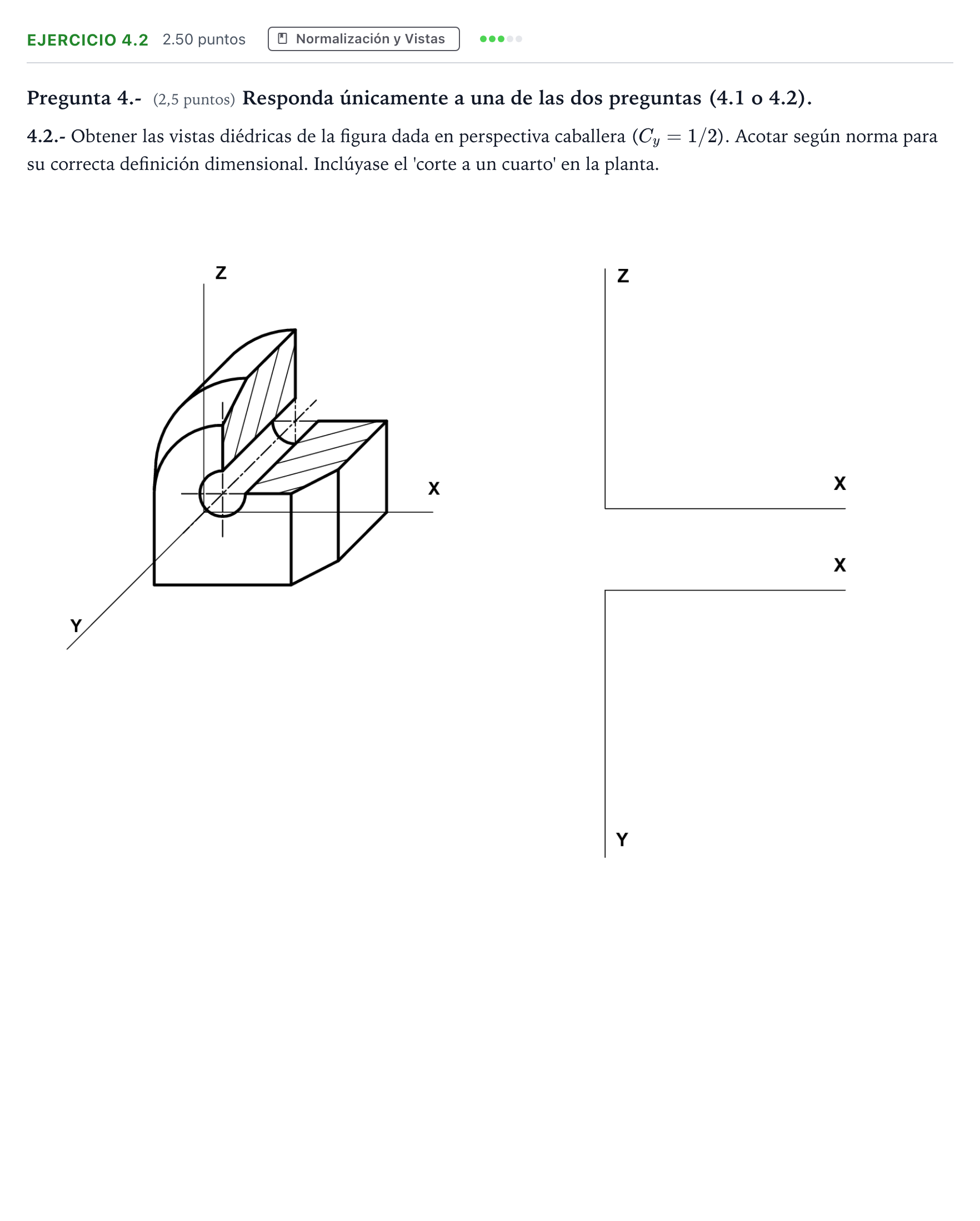

4.2.- Obtener las vistas diédricas de la figura dada en perspectiva caballera (Cy=1/2C_y = 1/2). Acotar según norma para su correcta definición dimensional. Inclúyase el 'corte a un cuarto' en la planta.

Enunciado: Ejercicio 4.2 · Dibujo técnico II PAU Madrid Modelo 2025

Solución

Según los criterios oficiales de corrección

4.2.- Obtener las vistas diédricas de la figura dada en perspectiva caballera (Cy=1/2C_y = 1/2). Acotar según norma para su correcta definición dimensional. Inclúyase el 'corte a un cuarto' en la planta.

Solución: Vistas diédricas normalizadas (alzado y planta con corte a un cuarto) con las 6 cotas normalizadas necesarias para su definición dimensional.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
