Pregunta 4.1 · Dibujo técnico II PAU Madrid Ordinaria 2025

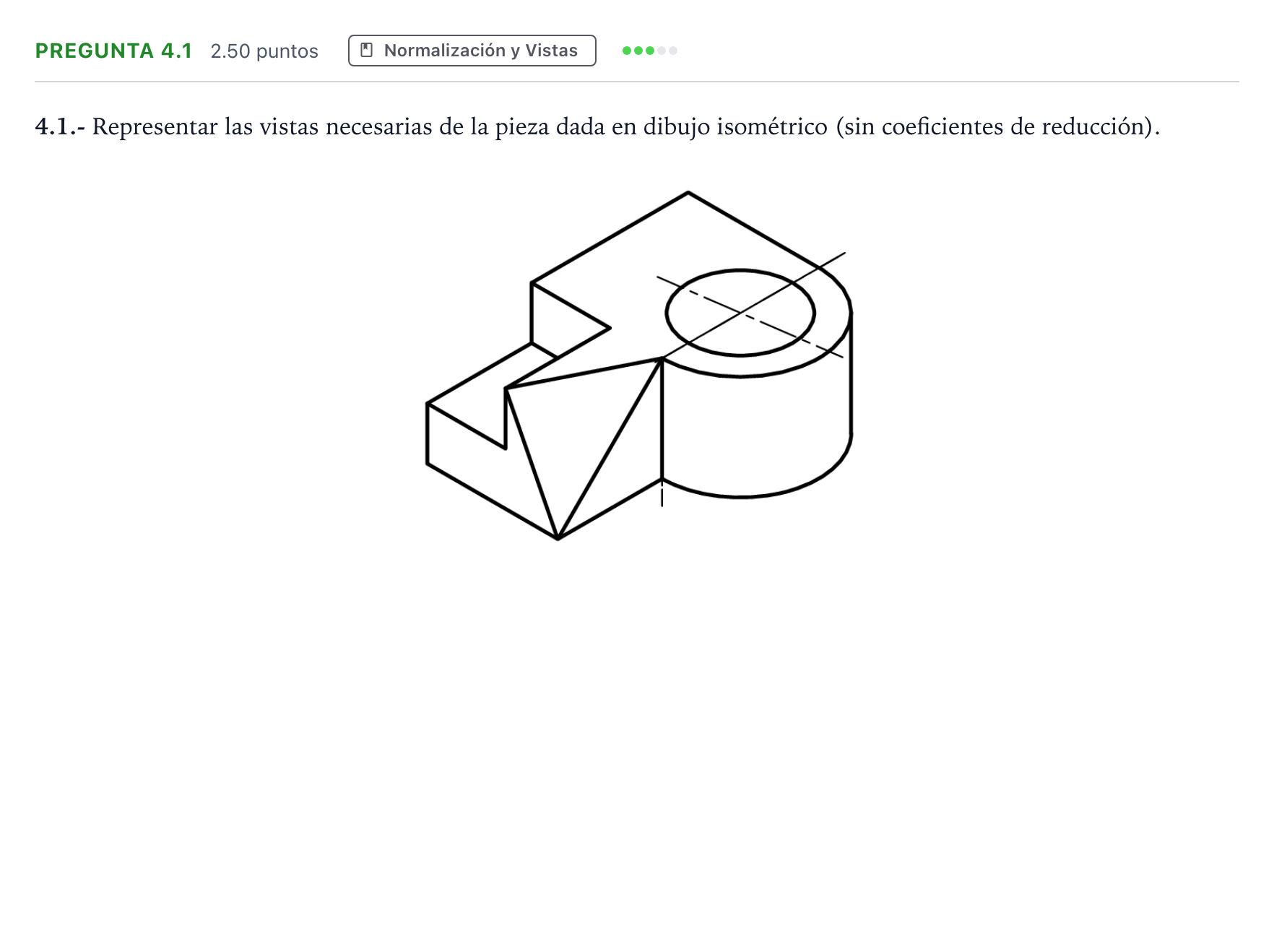

4.1.- Representar las vistas necesarias de la pieza dada en dibujo isométrico (sin coeficientes de reducción).

Solución: Representación en sistema diédrico de las tres vistas normalizadas de la pieza (alzado, planta y perfil izquierdo): - Alzado y perfil: representan los escalonamientos, los planos inclinados triangulares y las líneas ocultas (trazos discontinuos) que definen el taladro cilíndrico vertical y su eje. - Planta: muestra el contorno exterior con el extremo semicilíndrico, la ranura en cuña y la circunferencia pasante concéntrica.
