Pregunta 4 · Dibujo técnico II PAU Madrid Extraordinaria 2026

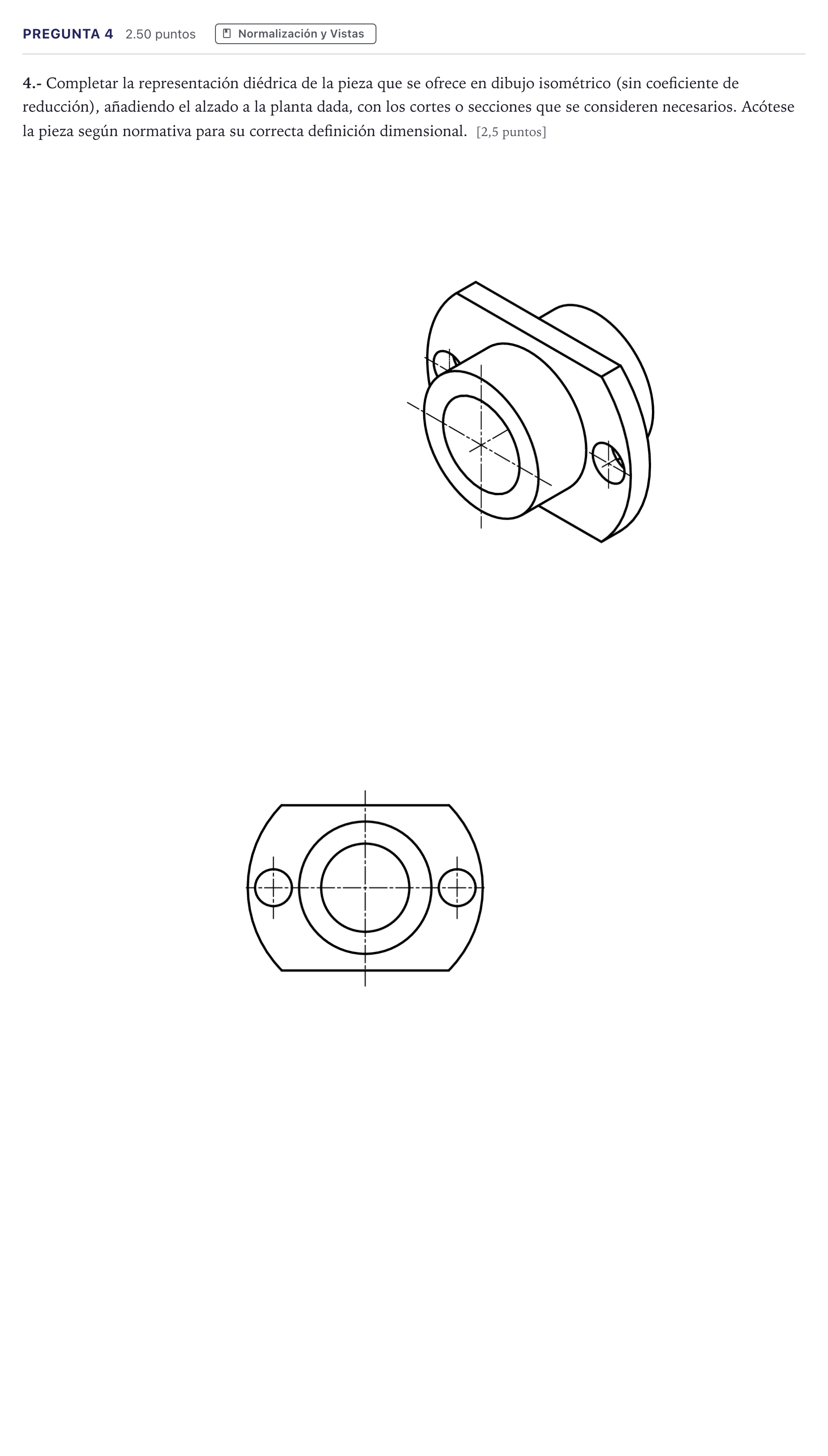

4.- Completar la representación diédrica de la pieza que se ofrece en dibujo isométrico (sin coeficiente de reducción), añadiendo el alzado a la planta dada, con los cortes o secciones que se consideren necesarios. Acótese la pieza según normativa para su correcta definición dimensional.

Solución: - Alzado con corte a un cuarto (semicorte): a la derecha del eje se representa el corte mostrando el espesor y el taladro interior, y a la izquierda el exterior con la brida. - Acotación normalizada (9 cotas necesarias): - En alzado: $\varnothing 36$ (diámetro exterior del cilindro), alturas parciales $15$ y $6$ (espesor de la brida), y altura total $36$. - En planta: diámetro interior $\varnothing 24$, radio o diámetro exterior de la base $\varnothing 64$, taladros pasantes $2\times \varnothing 10$, ancho total de la base $45$ y distancia entre centros/caras rectas $50$.
