Pregunta 4.1 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2025

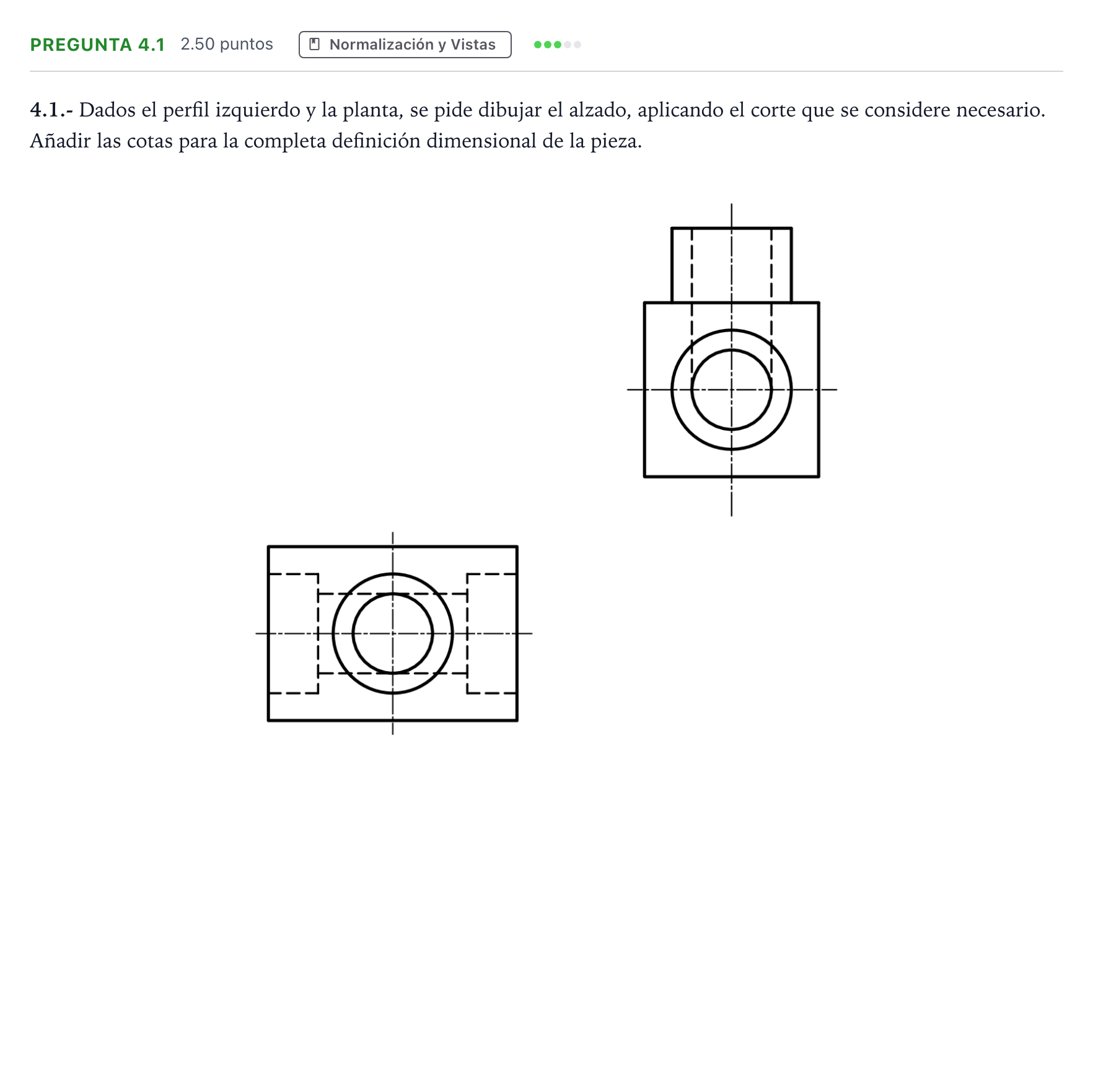

4.1.- Dados el perfil izquierdo y la planta, se pide dibujar el alzado, aplicando el corte que se considere necesario. Añadir las cotas para la completa definición dimensional de la pieza.

Solución: Se realiza un corte total por el plano longitudinal medio en el alzado, mostrando la sección rayada del cuerpo macizo y las perforaciones interiores cilíndricas (diámetros 16 y 24) junto con el remate cónico a 120°/90° producido por el taladro. Se acota mediante las nueve cotas necesarias: longitudes exteriores y de rebajes (50, 35, 15, 10, 35), y diámetros (Ø16, Ø24, Ø16, Ø24) con sus símbolos normalizados correspondientes.
