Pregunta 4.2 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2025

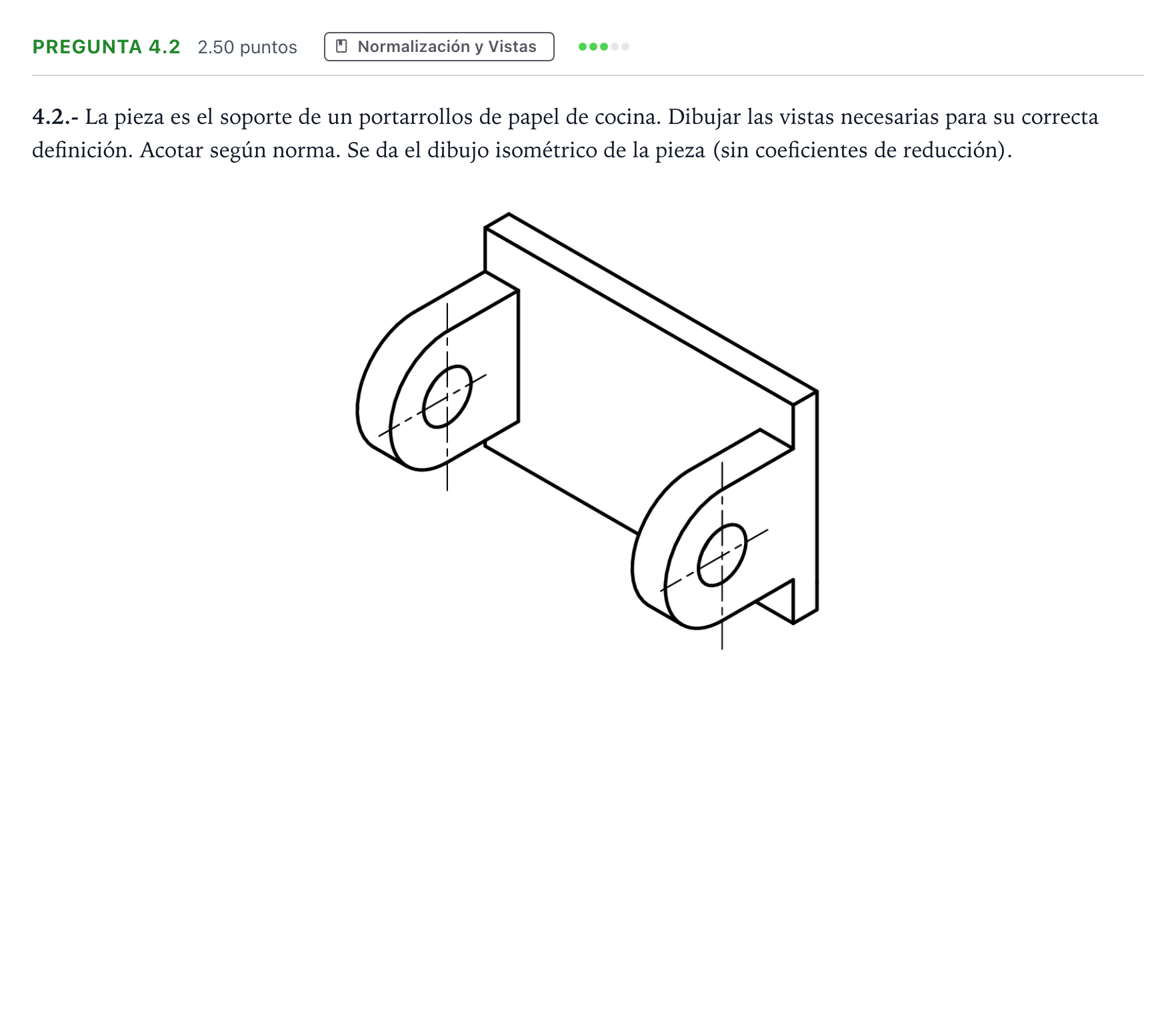

4.2.- La pieza es el soporte de un portarrollos de papel de cocina. Dibujar las vistas necesarias para su correcta definición. Acotar según norma. Se da el dibujo isométrico de la pieza (sin coeficientes de reducción).

Solución: Se representan las dos vistas necesarias (planta o alzado con corte parcial en las orejetas y perfil seccionado o visto de la cartela). Se acotan las siete magnitudes necesarias: cota total (65), entre centros o anchura interior (51), altura de placa (40), espesor (5), saliente al centro del orificio (20), anchura de orejeta (24) y diámetro del taladro (Ø10).
