Ejercicio 4.2 · Dibujo técnico II PAU Madrid Extraordinaria 2025

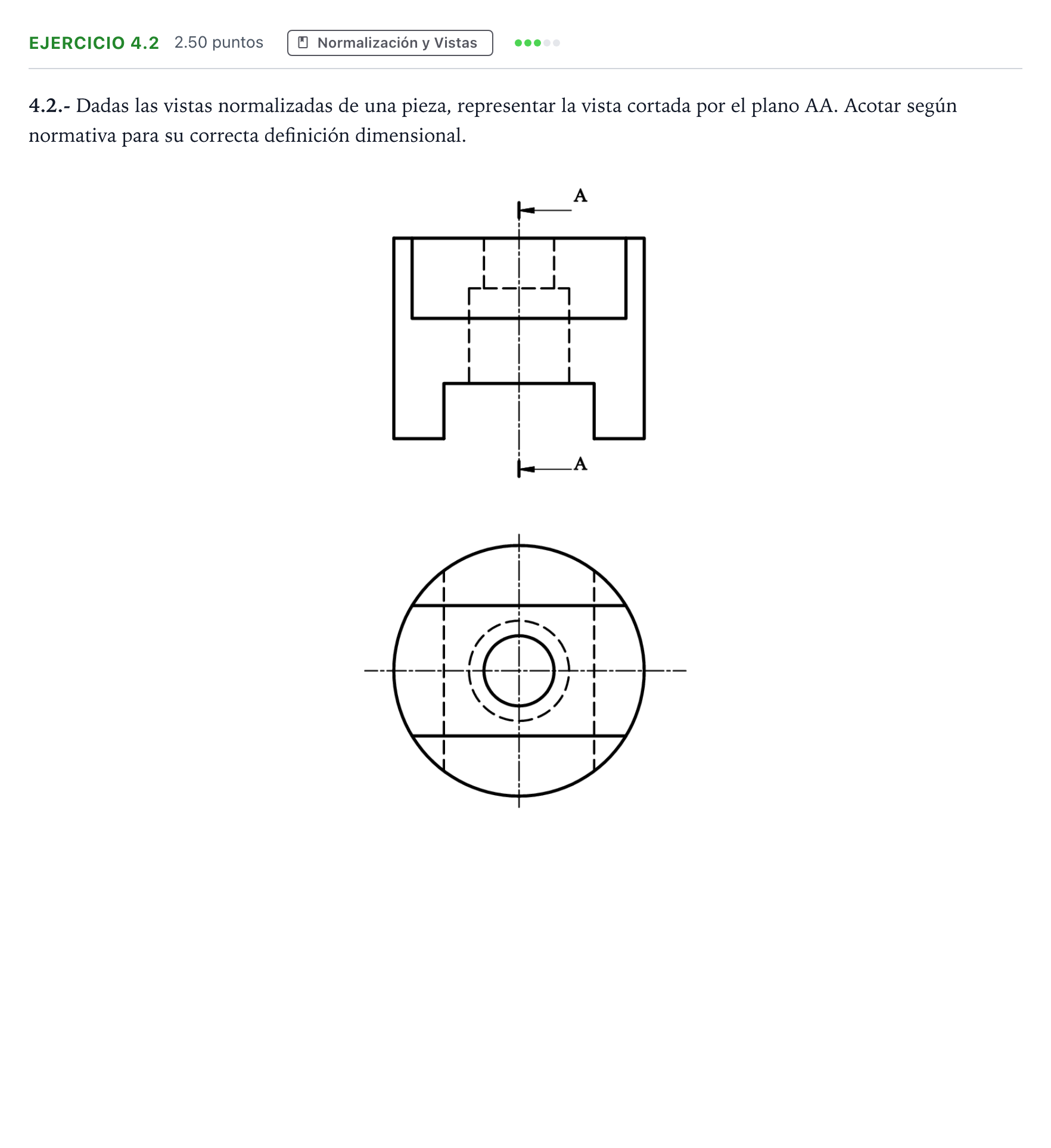

4.2.- Dadas las vistas normalizadas de una pieza, representar la vista cortada por el plano AA. Acotar según normativa para su correcta definición dimensional.

Solución: - Corte AA: Representación del perfil seccionado mostrando el escalonamiento interior, con rayado a $45^\circ$ en las zonas macizas y contornos vistos interiores correspondientes a los diámetros $\varnothing 14$ y $\varnothing 20$. - Acotación: Nueve cotas necesarias según normativa: $\varnothing 14$, $\varnothing 20$, $\varnothing 50$, $20$, $40$, $16$, $11$, $30$ y $26$.
