Ejercicio 4.1 · Dibujo técnico II PAU Madrid Extraordinaria 2025

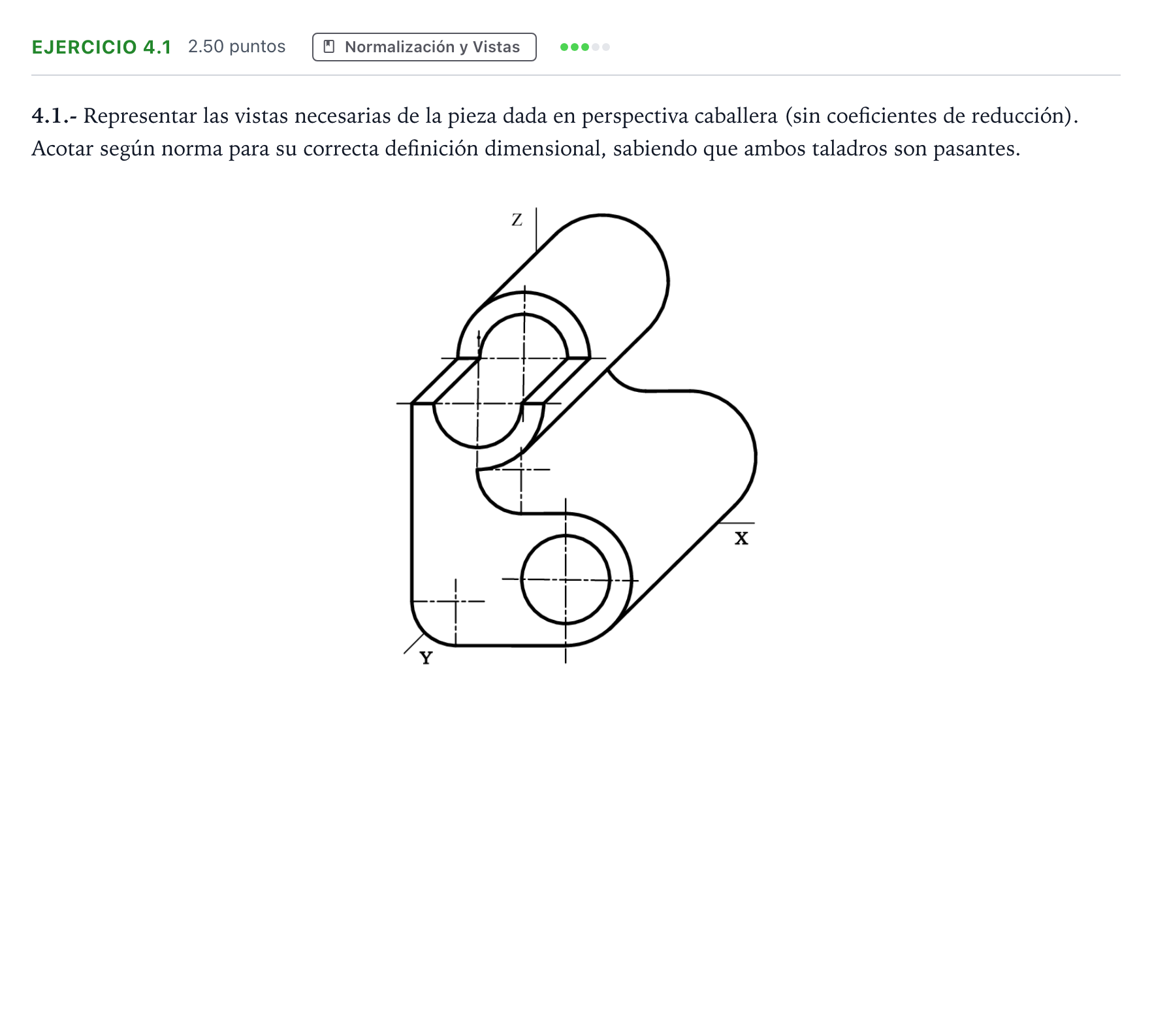

4.1.- Representar las vistas necesarias de la pieza dada en perspectiva caballera (sin coeficientes de reducción). Acotar según norma para su correcta definición dimensional, sabiendo que ambos taladros son pasantes.

Solución: - Vistas necesarias: Alzado (vista frontal con las formas curvas y centros de los taladros) y Vista Lateral Izquierda (con los escalones, aristas vistas y líneas ocultas de los taladros pasantes). - Acotación: Ocho cotas dimensionales suficientes según norma sin redundancias ($32$, $20$, $32$, $16$, $\text{R}12$, $\text{R}8$, $\text{R}12$, $2\times\varnothing 16$).
