Pregunta 4.1 · Dibujo técnico II PAU Madrid Ordinaria Coincidencias 2025

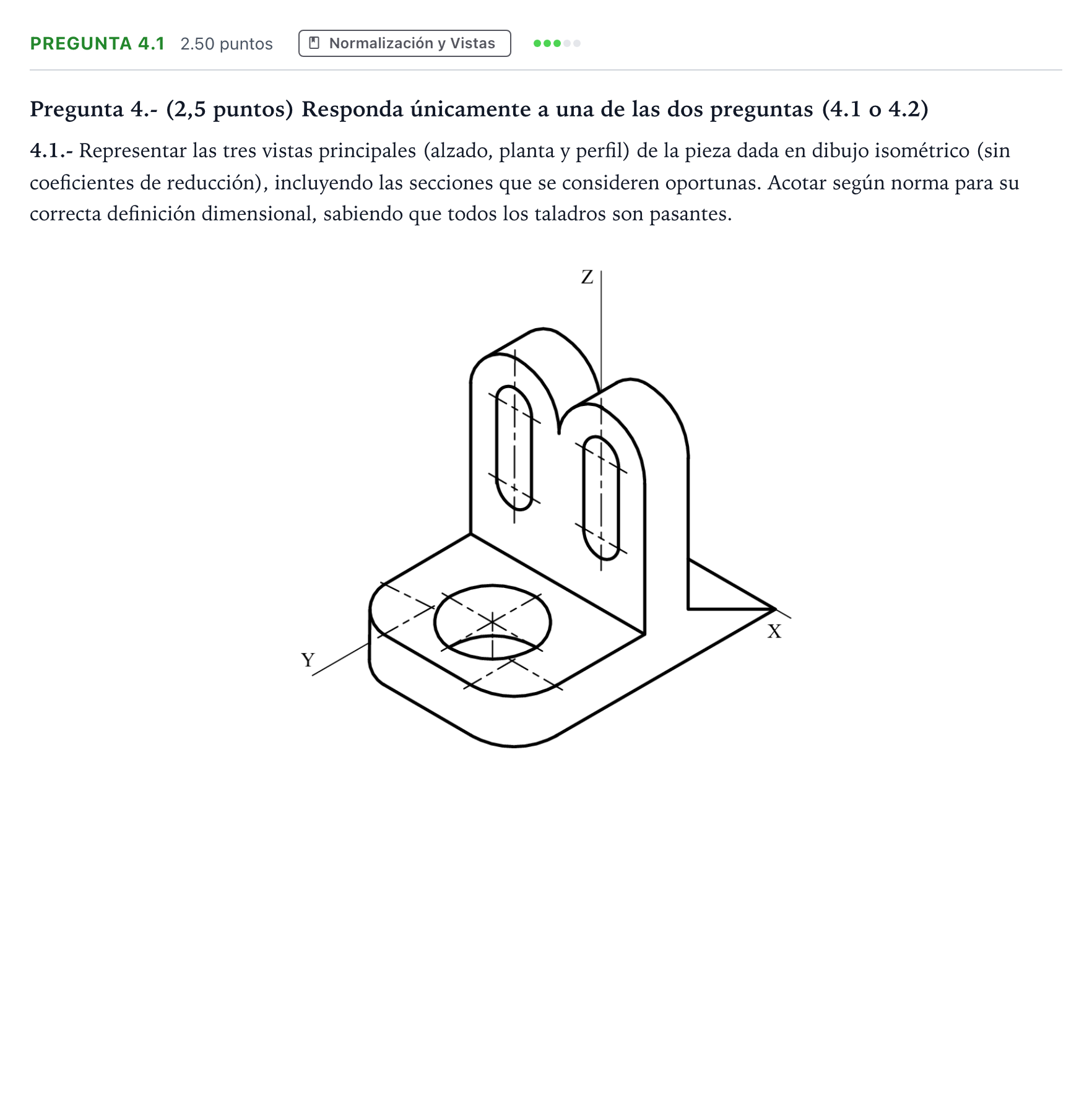

4.1.- Representar las tres vistas principales (alzado, planta y perfil) de la pieza dada en dibujo isométrico (sin coeficientes de reducción), incluyendo las secciones que se consideren oportunas. Acotar según norma para su correcta definición dimensional, sabiendo que todos los taladros son pasantes.

Solución: - Representación de alzado en corte total, planta superior y perfil izquierdo. - Acotación completa de la pieza según norma (12 cotas necesarias; la cota de 27° puede considerarse opcional): - Cota total de longitud: 60. - Cota total de anchura: 40. - Distancias de posición y dimensiones de la base: 10, 15, 30, 20. - Diámetro del taladro vertical pasante: $\varnothing 20$. - Radios de esquinas redondeadas: $2\times R10$. - Altura a centros y ranuras colisas: 25, 15, anchura 8. - Inclinación de la cartela/nervio de refuerzo: $27^\circ$.
