Ejercicio B4 · Dibujo técnico II PAU Madrid Ordinaria 2023

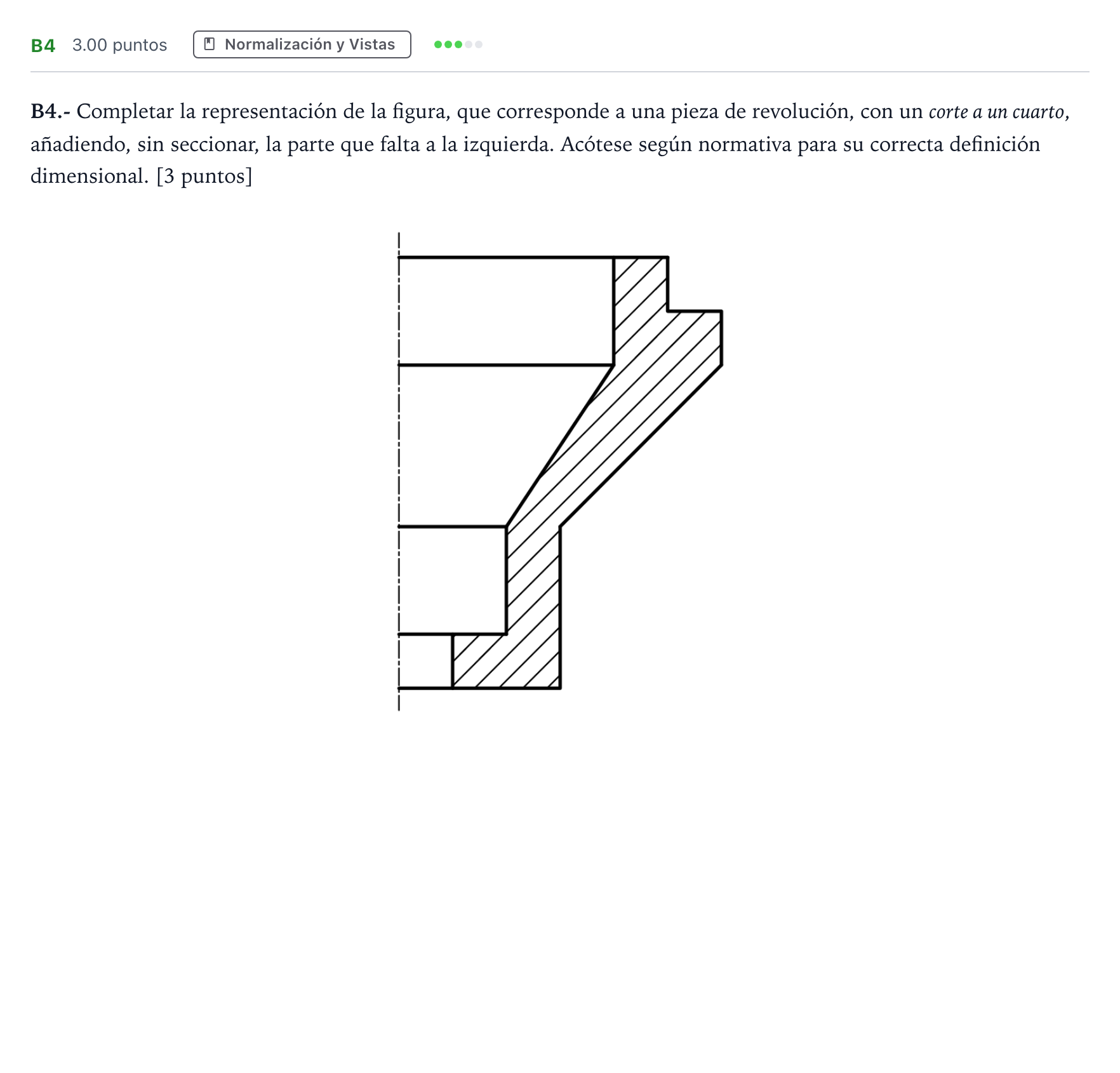

B4.- Completar la representación de la figura, que corresponde a una pieza de revolución, con un corte a un cuarto, añadiendo, sin seccionar, la parte que falta a la izquierda. Acótese según normativa para su correcta definición dimensional.

Solución: Completar la mitad izquierda sin seccionar simétrica al contorno exterior y acotar según la normativa con entre 11 y 13 cotas (anteponiendo el símbolo $\varnothing$ a las medidas de diámetros cilíndricos: $\varnothing 120$, $\varnothing 100$, $\varnothing 80$, $\varnothing 60$, $\varnothing 40$, $\varnothing 20$, y las cotas axiales correspondientes).
