Ejercicio B4 · Dibujo técnico II PAU Madrid Modelo 2022
Tema: Normalización y Vistas · Del examen Modelo (2022)
Enunciado

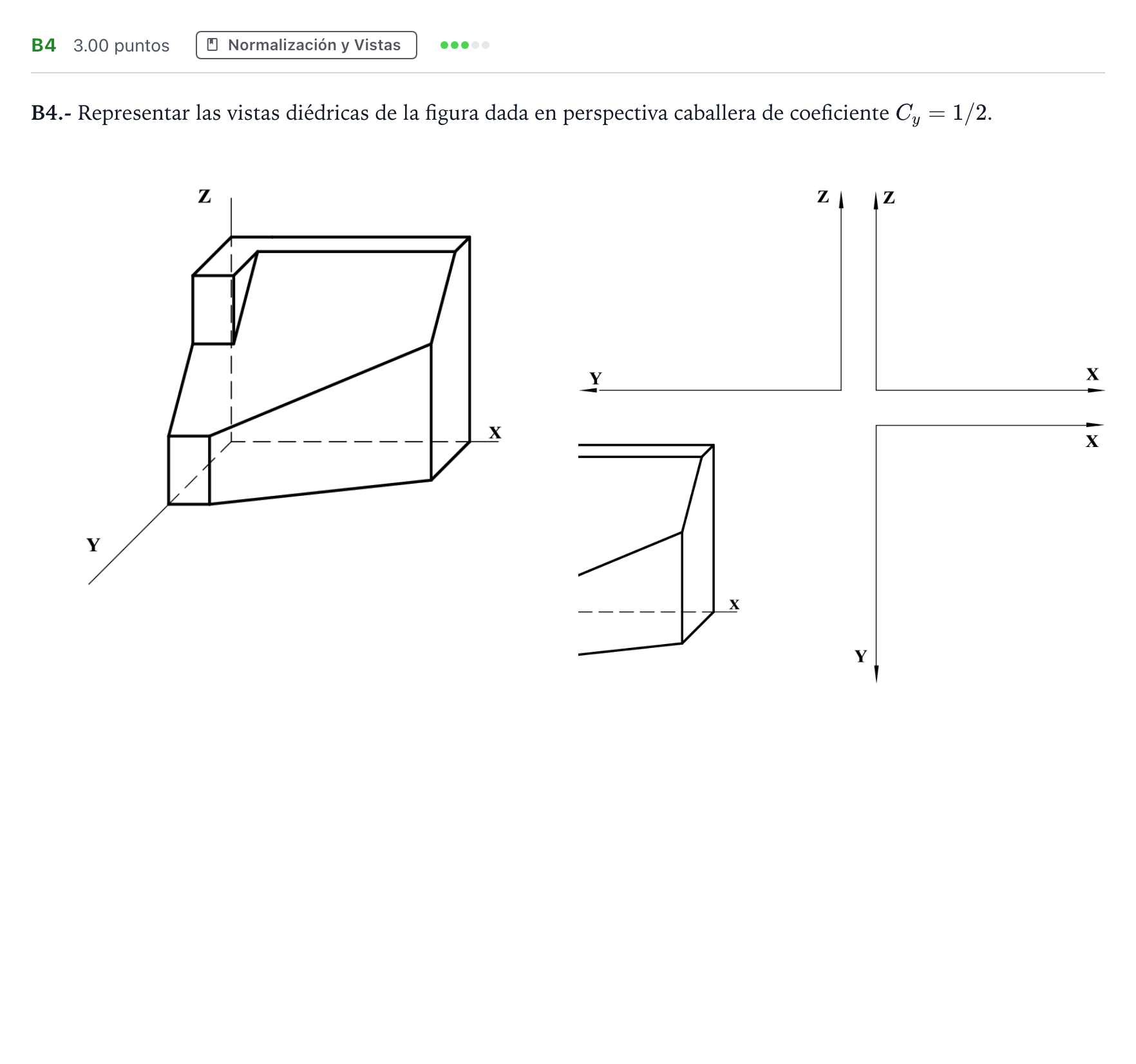

B4.- Representar las vistas diédricas de la figura dada en perspectiva caballera de coeficiente .
Solución
Según los criterios oficiales de corrección
B4.- Representar las vistas diédricas de la figura dada en perspectiva caballera de coeficiente .
Solución: Vistas diédricas normalizadas de la figura en el sistema diédrico europeo: - Alzado principal según plano XZ. - Planta según plano XY (debajo del alzado). - Perfil izquierdo según plano YZ (a la derecha de la línea vertical Z, situado en el cuadrante correspondiente a la vista lateral).
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
