Ejercicio A4 · Dibujo técnico II PAU Madrid Ordinaria 2022

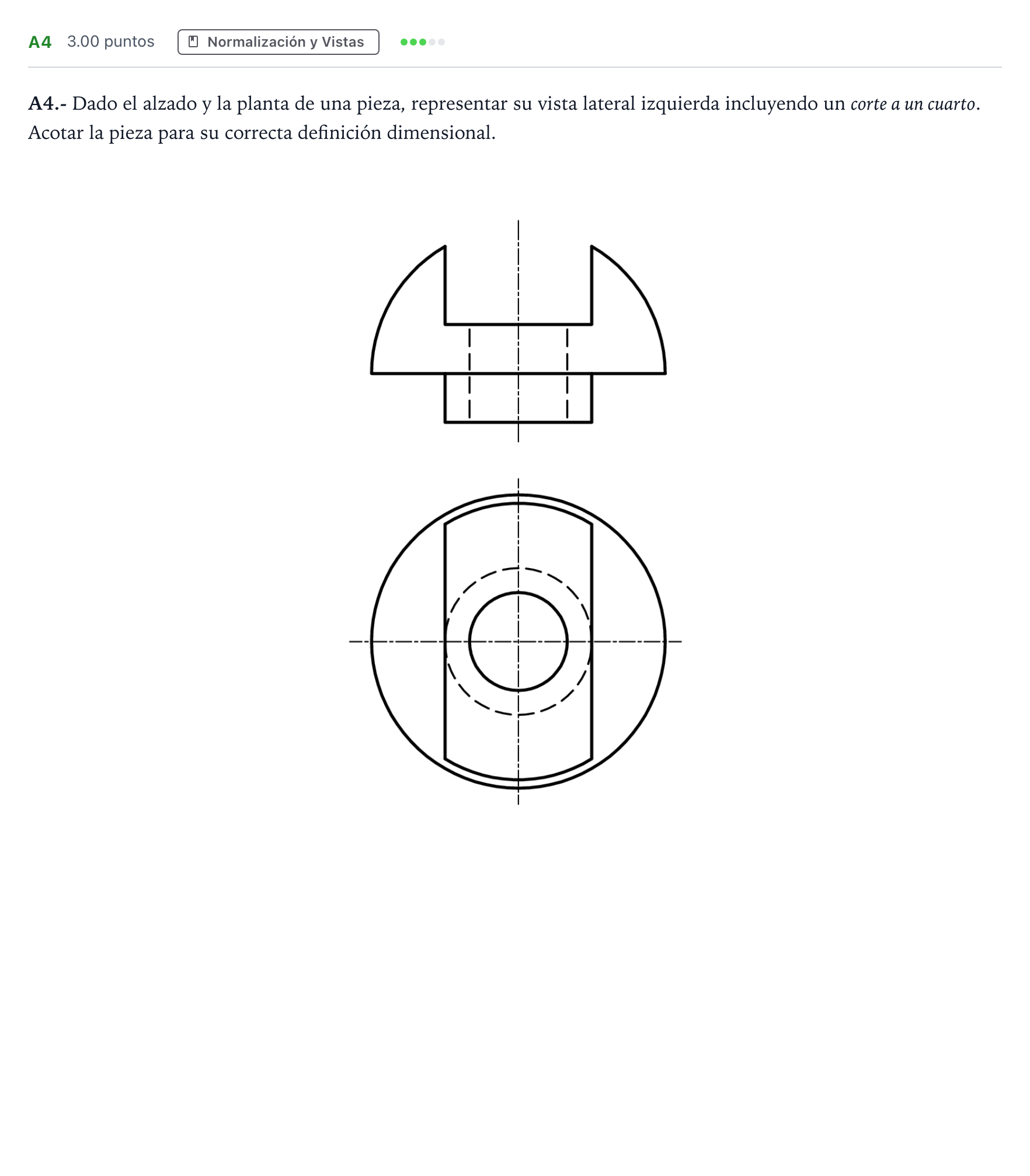

A4.- Dado el alzado y la planta de una pieza, representar su vista lateral izquierda incluyendo un corte a un cuarto. Acotar la pieza para su correcta definición dimensional.

Solución: Representación normalizada de la vista lateral izquierda situada a la derecha del alzado, con corte a un cuarto (semicorte en la parte derecha) y rayado a 45°. Se distribuyen las 5 cotas necesarias: - $\varnothing 30$ (diámetro exterior del cilindro inferior en el alzado). - $\varnothing 20$ (diámetro del taladro interior en la planta). - $\text{Esf } R30$ (radio de la superficie esférica en el perfil). - Altura de $10$ mm (escalón/rebaje). - Altura total de $20$ mm.
