Ejercicio B4 · Dibujo técnico II PAU Madrid Extraordinaria 2023

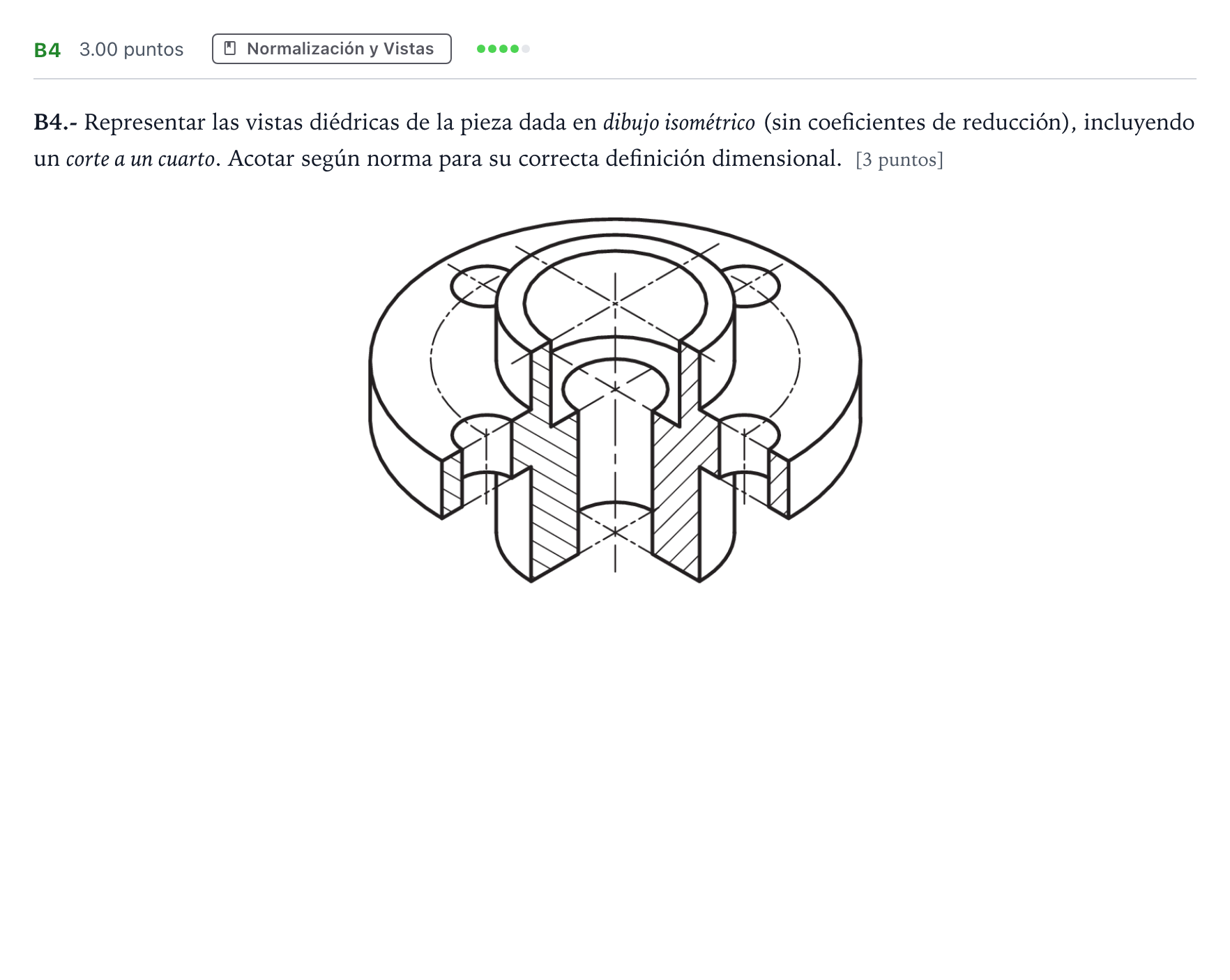

B4.- Representar las vistas diédricas de la pieza dada en dibujo isométrico (sin coeficientes de reducción), incluyendo un corte a un cuarto. Acotar según norma para su correcta definición dimensional.

Solución: Representación normalizada del alzado con semicorte (corte a un cuarto) a la derecha y planta (o semicirunferencia aprovechando la simetría), con la acotación completa necesaria para definir dimensionalmente la pieza: - Diámetros de los cilindros exteriores e interiores: $\varnothing 70$, $\varnothing 52$, $\varnothing 34$, $\varnothing 26$, $\varnothing 16$. - Cuatro taladros pasantes en brida: $4\times \varnothing 10$. - Alturas escalonadas: $40$ total, $20$, $10$ y profundidad de cajeado interior $15$.
