Ejercicio A4 · Dibujo técnico II PAU Madrid Modelo 2023

Tema: Normalización y Vistas · Del examen Modelo (2023)

Enunciado

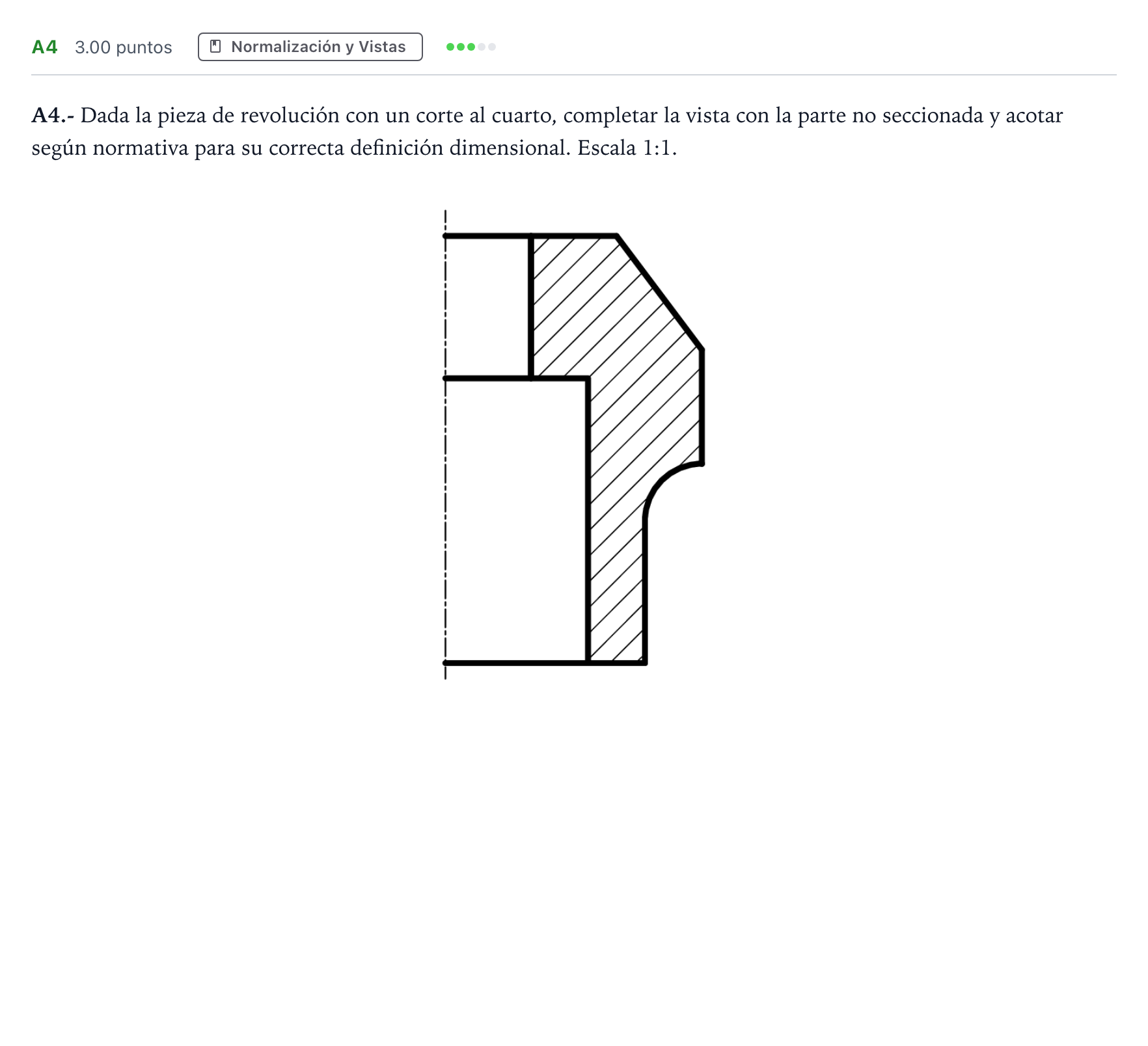

A4.- Dada la pieza de revolución con un corte al cuarto, completar la vista con la parte no seccionada y acotar según normativa para su correcta definición dimensional. Escala 1:1.

Enunciado: Ejercicio A4 · Dibujo técnico II PAU Madrid Modelo 2023

Solución

Según los criterios oficiales de corrección

A4.- Dada la pieza de revolución con un corte al cuarto, completar la vista con la parte no seccionada y acotar según normativa para su correcta definición dimensional. Escala 1:1.

Solución: Se completa la vista no seccionada en la mitad izquierda como vista exterior simétrica y se acotan las dimensiones principales con símbolos de diámetro (Ø30, Ø50, Ø70), radio (R10), cotas lineales (90, 75, 20, 20, 25) y ángulo de 37° según normativa.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
