Ejercicio A4 · Dibujo técnico II PAU Madrid Modelo 2022

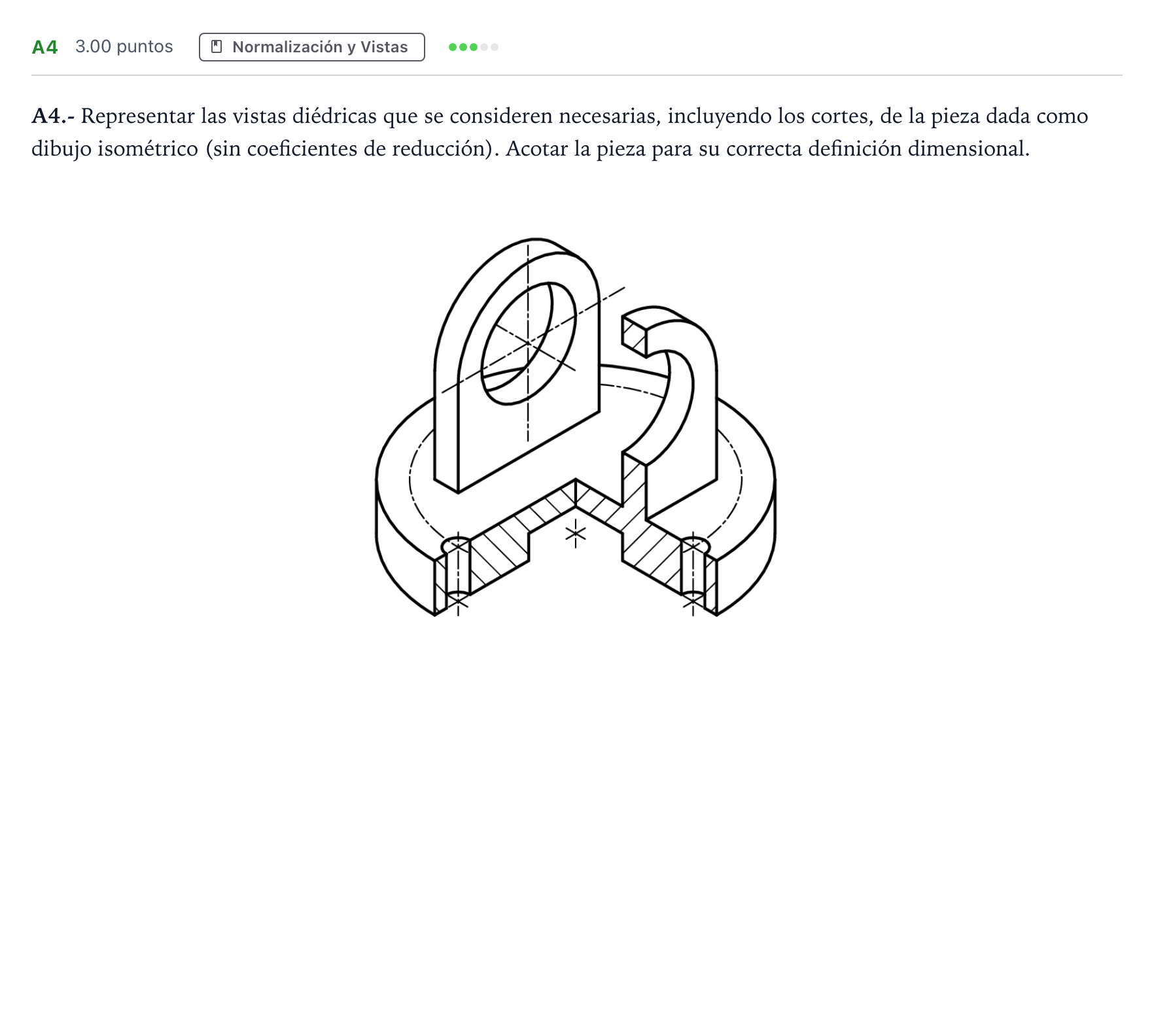

A4.- Representar las vistas diédricas que se consideren necesarias, incluyendo los cortes, de la pieza dada como dibujo isométrico (sin coeficientes de reducción). Acotar la pieza para su correcta definición dimensional.

Solución: Representación normalizada de la pieza: - Alzado con semicorte (corte al medio) mostrando el vaciado inferior de $\varnothing 20$, el espesor de la base de 10 mm y la forma de la orejeta superior cilíndrica con taladro de $\varnothing 20$. - Planta completa mostrando la brida de $\varnothing 50$, los 4 taladros de $\varnothing 5$ distribuidos sobre circunferencia de $\varnothing 60$ y la posición de los nervios / orejetas. - Acotación completa y normalizada según normas UNE (11 cotas necesarias).
