Ejercicio A4 · Dibujo técnico II PAU Madrid Extraordinaria 2022

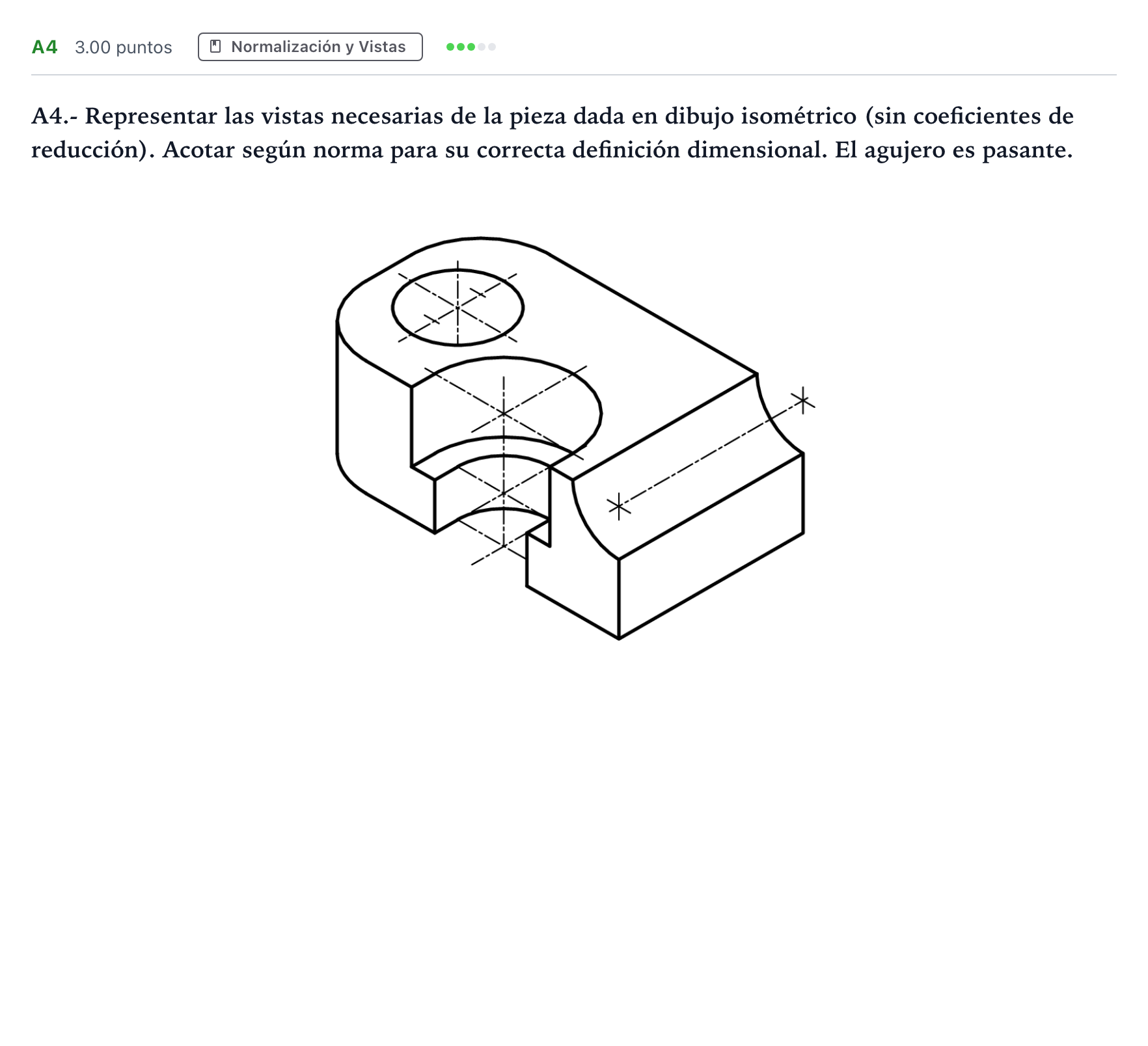

A4.- Representar las vistas necesarias de la pieza dada en dibujo isométrico (sin coeficientes de reducción). Acotar según norma para su correcta definición dimensional. El agujero es pasante.

Solución: Vistas normalizadas y acotación: - Vistas: Alzado y planta en disposición normalizada con ejes de simetría y líneas ocultas correspondientes a los taladros y rebajes. - Acotación (12 cotas normalizadas): - Cotas en el alzado: altura total (25), profundidad del rebaje (15), posición horizontal del centro del semicilindro (40), posición del taladro (15), longitud total (70), radio del redondeo cóncavo (R10). - Cotas en la planta: anchura total (40), diámetro del taladro pasante ($\varnothing 20$), redondeo exterior semicircular ($2\times\mathrm{R}15$), diámetro interior del hueco semicilíndrico (20) y diámetro del escalón (30), junto con el resalte o profundidad (5).
