Ejercicio A4 · Dibujo técnico II PAU Madrid Extraordinaria 2023

Tema: Normalización y Vistas · Del examen Extraordinaria (2023)

Enunciado

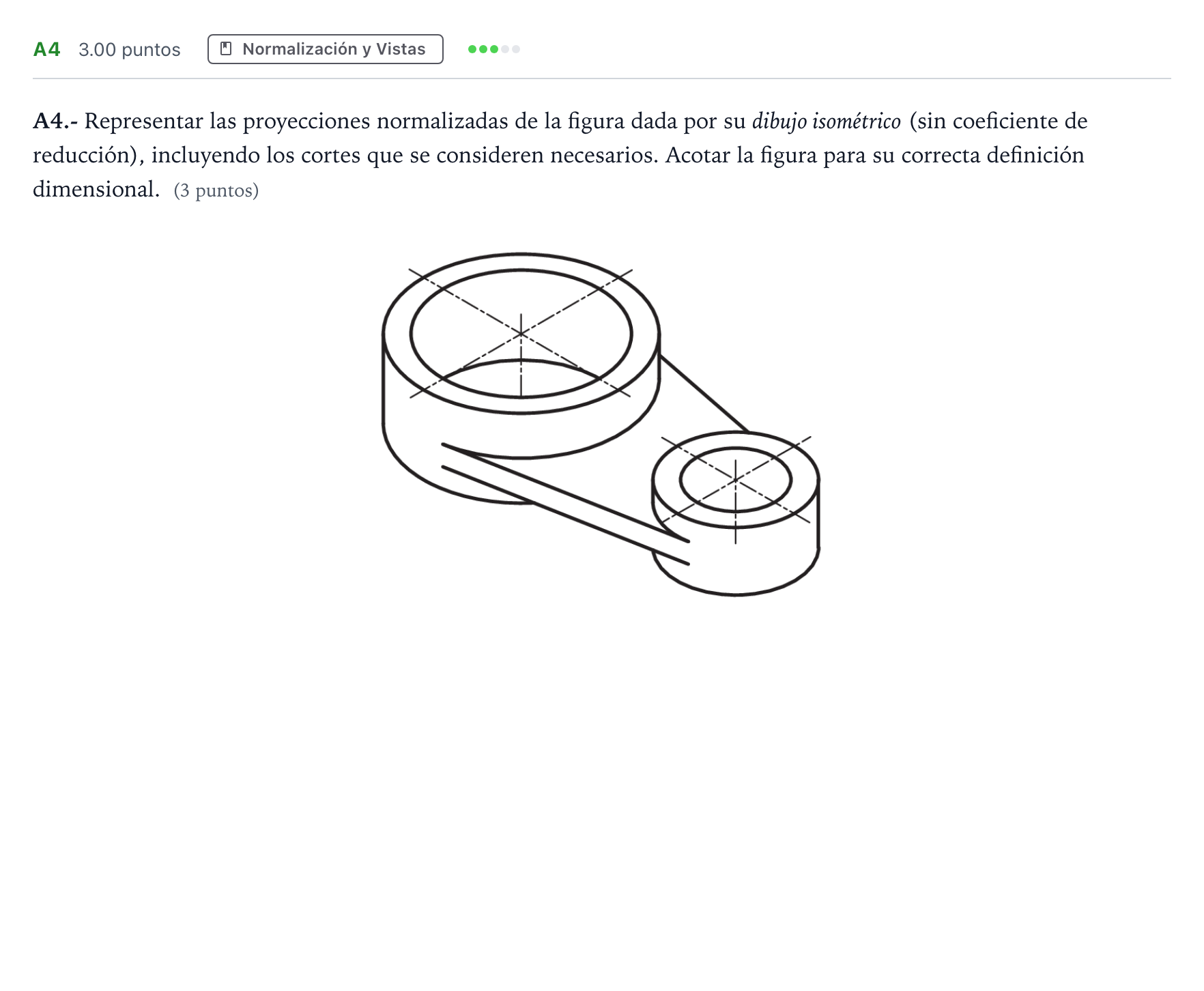

A4.- Representar las proyecciones normalizadas de la figura dada por su dibujo isométrico (sin coeficiente de reducción), incluyendo los cortes que se consideren necesarios. Acotar la figura para su correcta definición dimensional. (3 puntos)

Enunciado: Ejercicio A4 · Dibujo técnico II PAU Madrid Extraordinaria 2023

Solución

Según los criterios oficiales de corrección

A4.- Representar las proyecciones normalizadas de la figura dada por su dibujo isométrico (sin coeficiente de reducción), incluyendo los cortes que se consideren necesarios. Acotar la figura para su correcta definición dimensional.

Solución: Proyecciones normalizadas: planta y alzado en corte longitudinal total, con las 9 cotas dimensionales requeridas (diámetros interiores y exteriores, alturas, espesor del nervio y distancia entre centros).

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
