Ejercicio B4 · Dibujo técnico II PAU Madrid Modelo 2023

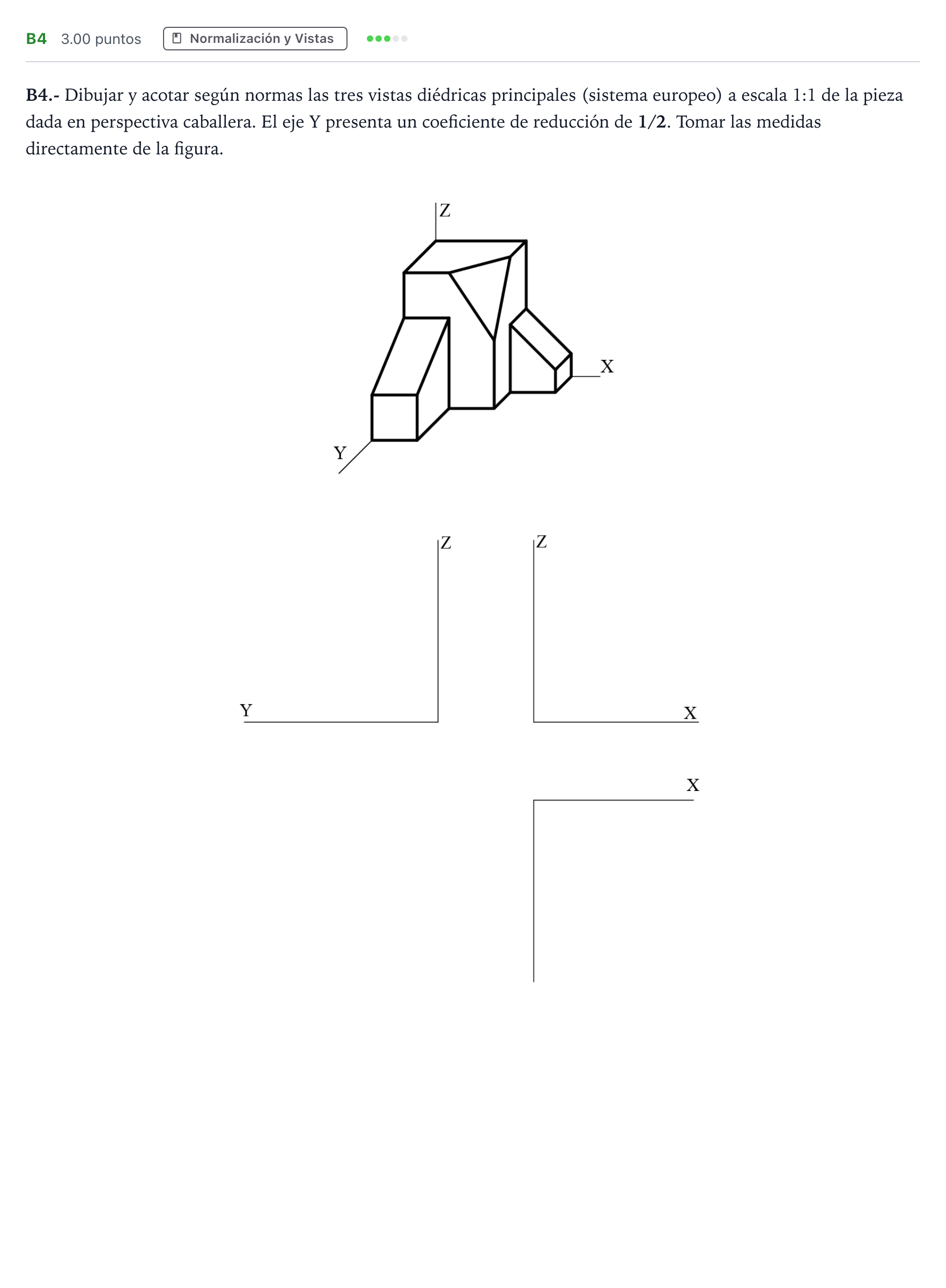

B4.- Dibujar y acotar según normas las tres vistas diédricas principales (sistema europeo) a escala 1:1 de la pieza dada en perspectiva caballera. El eje Y presenta un coeficiente de reducción de 1/2. Tomar las medidas directamente de la figura.

Solución: Resolución y acotación: - Vistas diédricas: Alzado (desde la dirección correspondiente), perfil izquierdo situado a la derecha del alzado y planta inferior alineada verticalmente con el alzado. - Dimensiones reales (escala 1:1): Ancho total en X = 30 mm, longitud total en Y = 40 mm (al desaplicar el coeficiente 1/2), altura total en Z = 30 mm. - Acotación normalizada: Distribución equilibrada de las once cotas necesarias que definen completamente la geometría de la pieza (cuerpo prismático con chaflanes inclinados y contrafuertes laterales).
