Ejercicio B4 · Dibujo técnico II PAU Madrid Extraordinaria 2022

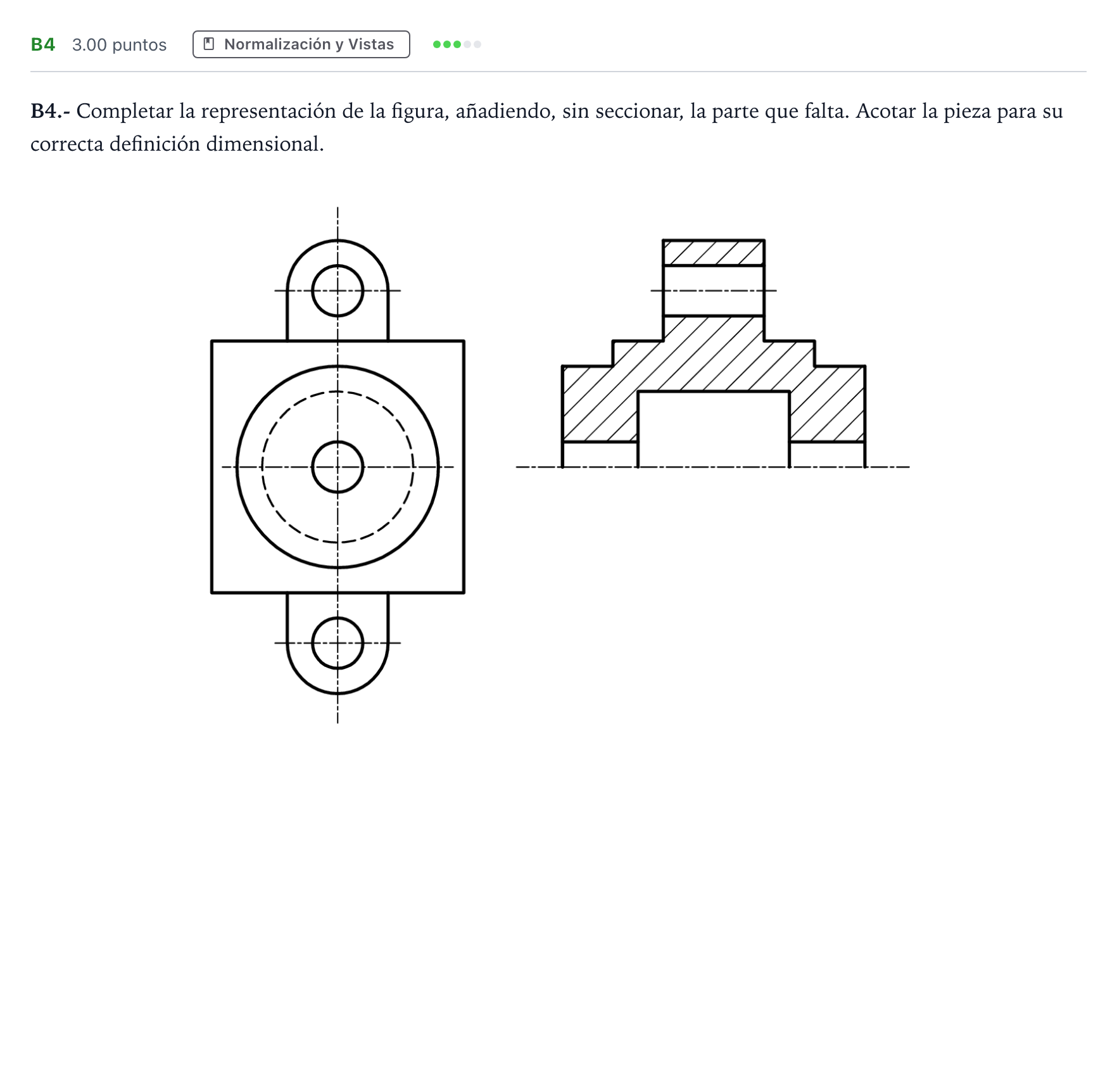

B4.- Completar la representación de la figura, añadiendo, sin seccionar, la parte que falta. Acotar la pieza para su correcta definición dimensional.

Solución: 1. Completado del alzado en semicorte (corte al cuarto): en la mitad inferior se dibuja la vista exterior simétrica de la pieza sin seccionar, mostrando el contorno escalonado exterior y la orejeta inferior cilíndrica con su eje. 2. Acotación dimensional completa según norma mediante 11 cotas esenciales: - Planta: ancho de orejeta 20, diámetros de taladros $\varnothing 10$ y $\varnothing 40$, distancia entre centros 70, dimensión del cuerpo cuadrado 50, y taladros de las orejetas $2\times \varnothing 10$. - Alzado: cotas longitudinales de diámetros/anchuras exteriores (60, 40, 20), anchura del hueco interior cilíndrico (30), y cota de altura/diámetro $\varnothing 30$.
