Ejercicio A4 · Dibujo técnico II PAU Madrid Ordinaria 2023
Tema: Normalización y Vistas · Del examen Ordinaria (2023)
Enunciado

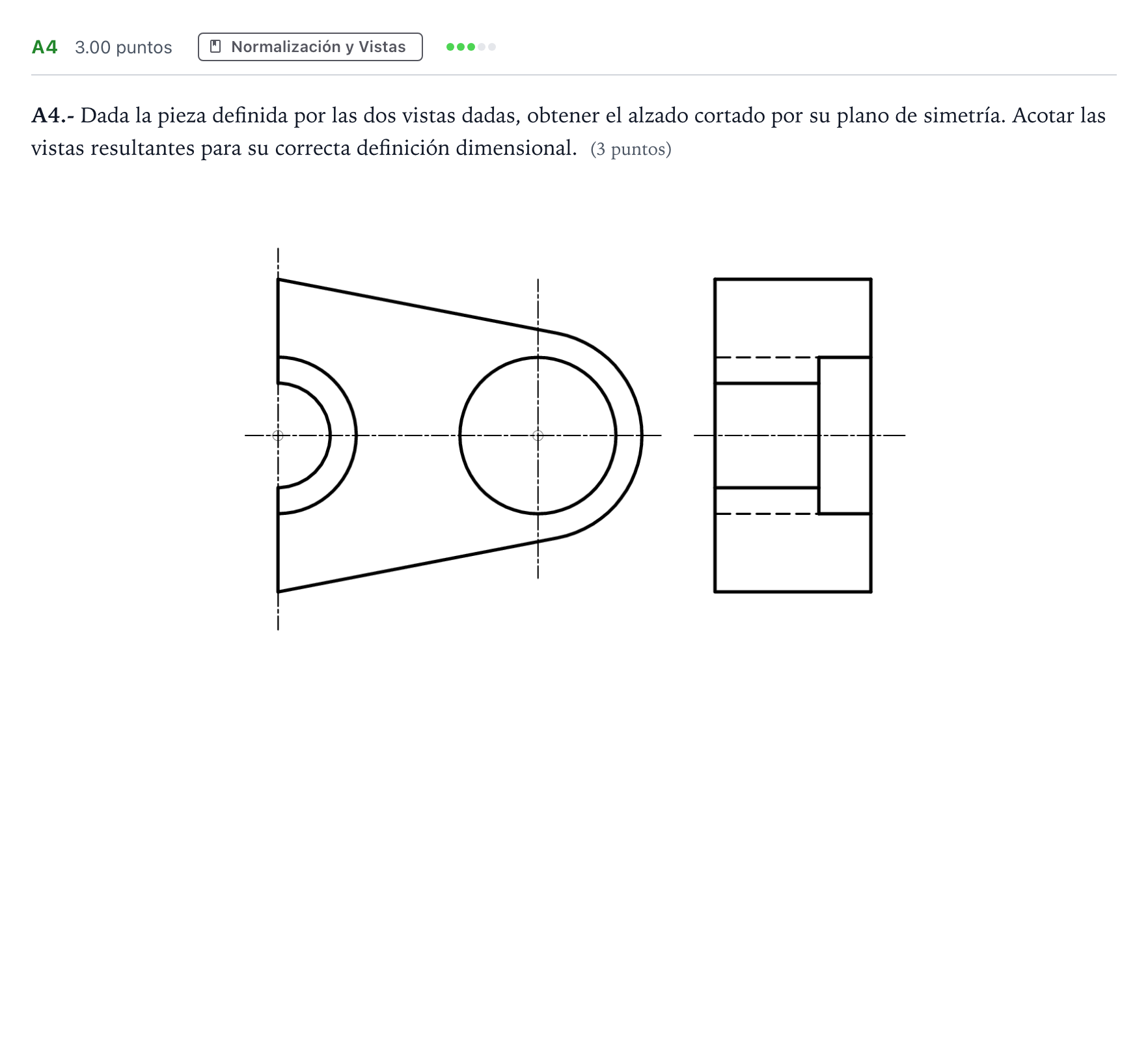

A4.- Dada la pieza definida por las dos vistas dadas, obtener el alzado cortado por su plano de simetría. Acotar las vistas resultantes para su correcta definición dimensional. (3 puntos)
Solución
Según los criterios oficiales de corrección
A4.- Dada la pieza definida por las dos vistas dadas, obtener el alzado cortado por su plano de simetría. Acotar las vistas resultantes para su correcta definición dimensional.
Solución: Representación normalizada del alzado seccionado por el plano de simetría y acotación completa según norma mediante 8 cotas: altura total (30), profundidad del rebaje (10), distancia entre centros (50), ancho en el extremo izquierdo (60), radio del redondeo derecho (R20), diámetro del taladro pasante (Ø30), diámetro interior del semicilindro (Ø20) y diámetro del escalón (Ø30).
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
