Ejercicio B4 · Dibujo técnico II PAU Madrid Ordinaria 2024

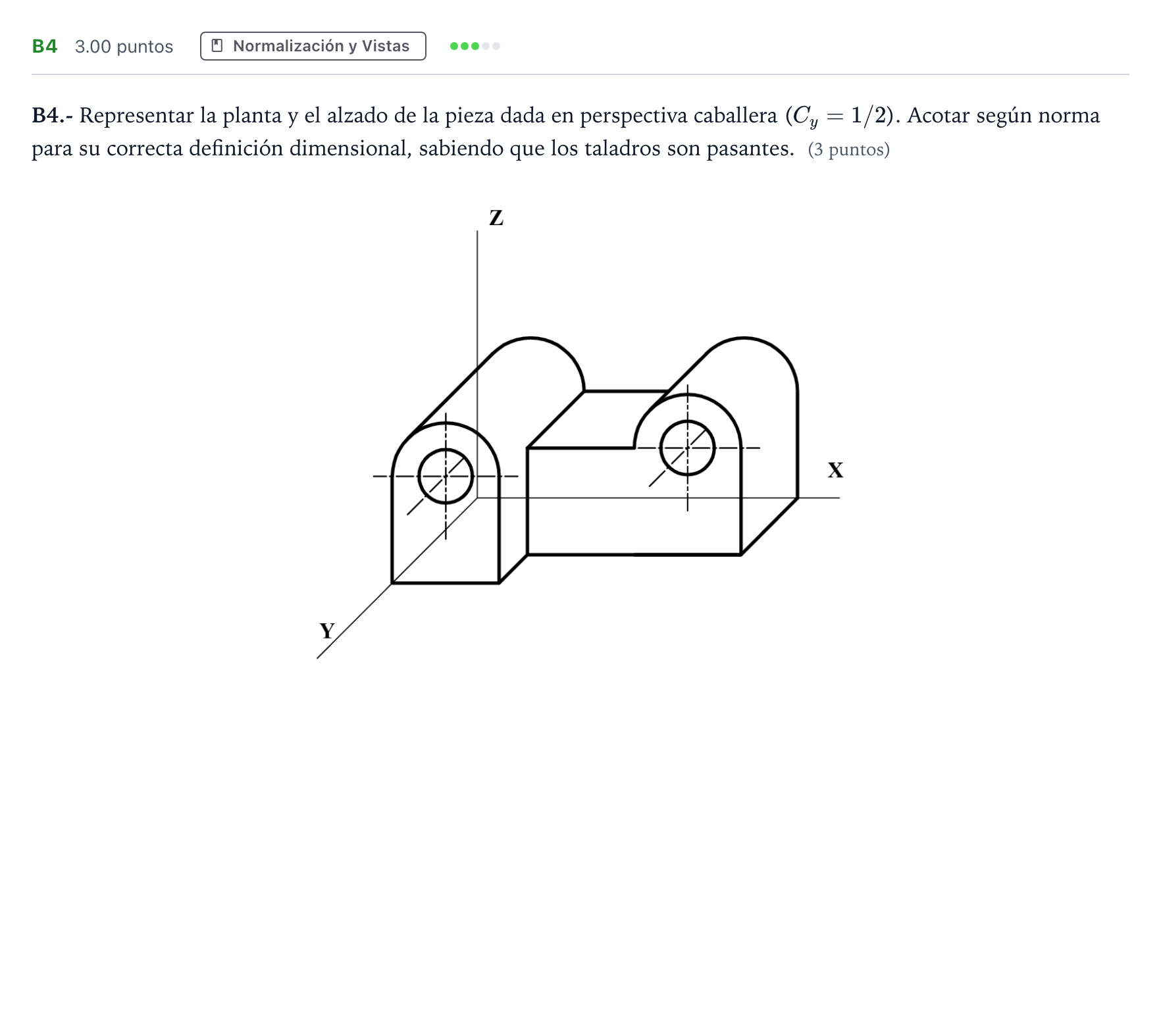

Representar la planta y el alzado de la pieza dada en perspectiva caballera ($C_y = 1/2$). Acotar según norma para su correcta definición dimensional, sabiendo que los taladros son pasantes.

Solución: Representación del alzado y la planta debidamente correspondidos y alineados, con los ejes de simetría de los cilindros y taladros pasantes, y acotación normalizada completa indicando radios exteriores, diámetros de los taladros y dimensiones principales.
