Ejercicio B4 · Dibujo técnico II PAU Madrid Ordinaria 2022

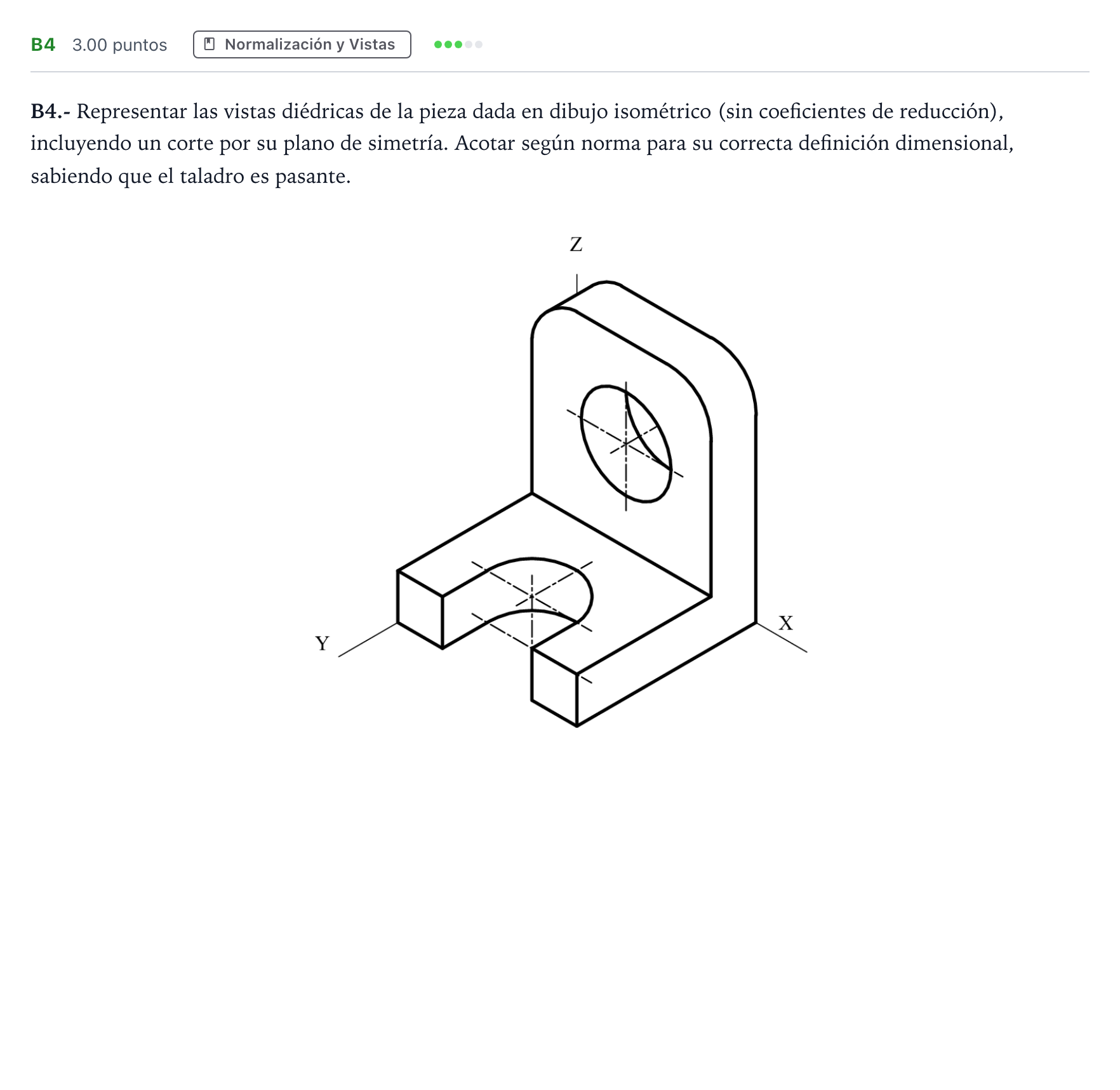

Representar las vistas diédricas de la pieza dada en dibujo isométrico (sin coeficientes de reducción), incluyendo un corte por su plano de simetría. Acotar según norma para su correcta definición dimensional, sabiendo que el taladro es pasante.

Solución: La solución consta de: 1. Vistas diédricas: Alzado (o perfil según la dirección elegida) con corte total por el plano de simetría longitudinal de la pieza para mostrar el taladro pasante y el vaciado semicilíndrico. 2. Rayado del corte: A 45° en las zonas macizas cortadas, no rayando el hueco del taladro. 3. Líneas de ejes de simetría: Ejes de trazo y punto en las perforaciones y elementos simétricos. 4. Acotación normalizada: Diez cotas necesarias para la completa definición (longitudes, radios, diámetros y alturas principales).
