Ejercicio A4 · Dibujo técnico II PAU Madrid Ordinaria Coincidencias 2022

Tema: Normalización y Vistas · Del examen Ordinaria Coincidencias (2022)

Enunciado

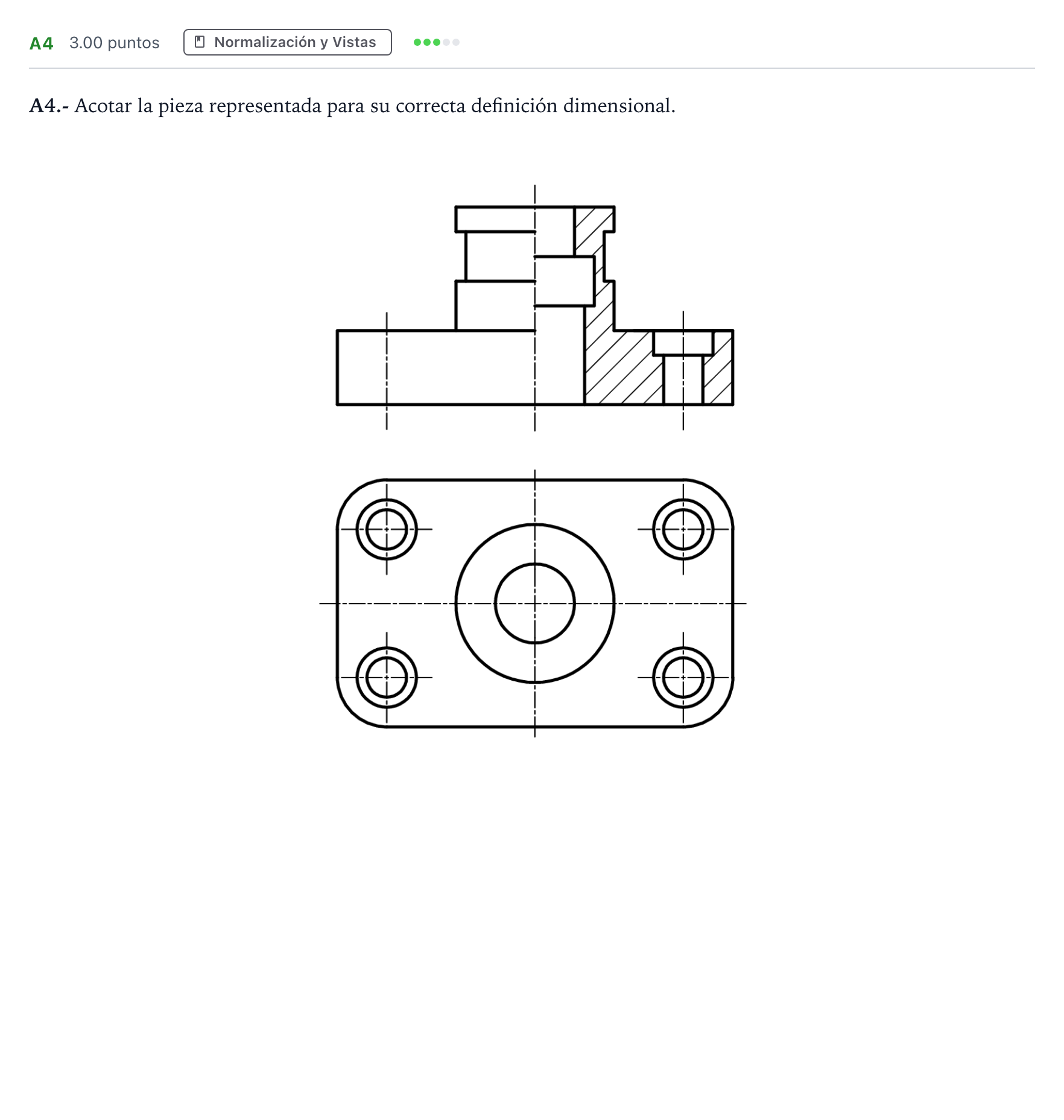

A4.- Acotar la pieza representada para su correcta definición dimensional.

Enunciado: Ejercicio A4 · Dibujo técnico II PAU Madrid Ordinaria Coincidencias 2022

Solución

Según los criterios oficiales de corrección

A4.- Acotar la pieza representada para su correcta definición dimensional.

Solución: Distribución de las 17 cotas necesarias normalizadas según criterios UNE-ISO, indicando diámetros de cilindros y taladros (incluyendo el avellanado de los taladros de la base), radios de redondeos exteriores y cotas de posición y altura.
