PREGUNTA 4 · Dibujo técnico II PAU La Rioja Ordinaria 2024

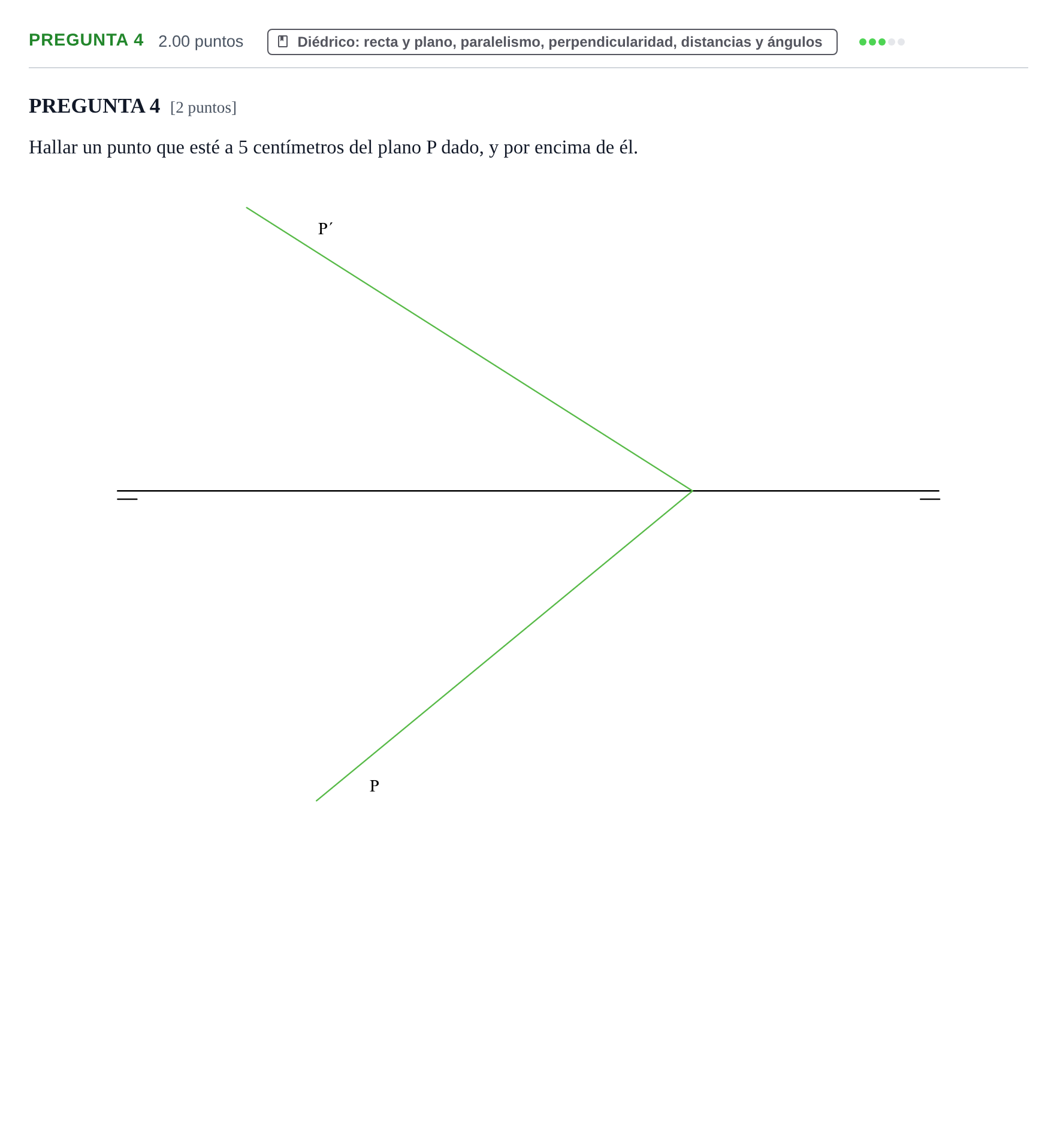

Hallar un punto que esté a 5 centímetros del plano P dado, y por encima de él.

Solución: La solución consiste en obtener las proyecciones diédricas de un punto $A(a, a')$ tal que: 1. Se elige un punto $O(o, o')$ del plano $P$ (por ejemplo, en una de sus trazas o mediante una recta notable). 2. Por $O$ se traza una recta $r(r, r')$ perpendicular al plano $P$ ($r \perp P$ y $r' \perp P'$). 3. Se determina la verdadera magnitud sobre la recta $r$ hacia arriba del plano mediante giro, abatimiento o triángulo de diferencia de cotas/alejamientos. 4. Se marcan $5\text{ cm}$ ($50\text{ mm}$) sobre la verdadera magnitud en sentido ascendente y se desabaten/desgiran para obtener las proyecciones $a$ y $a'$ del punto pedido.
