Apartado B - Pregunta 2 · Dibujo técnico II PAU La Rioja Extraordinaria 2025

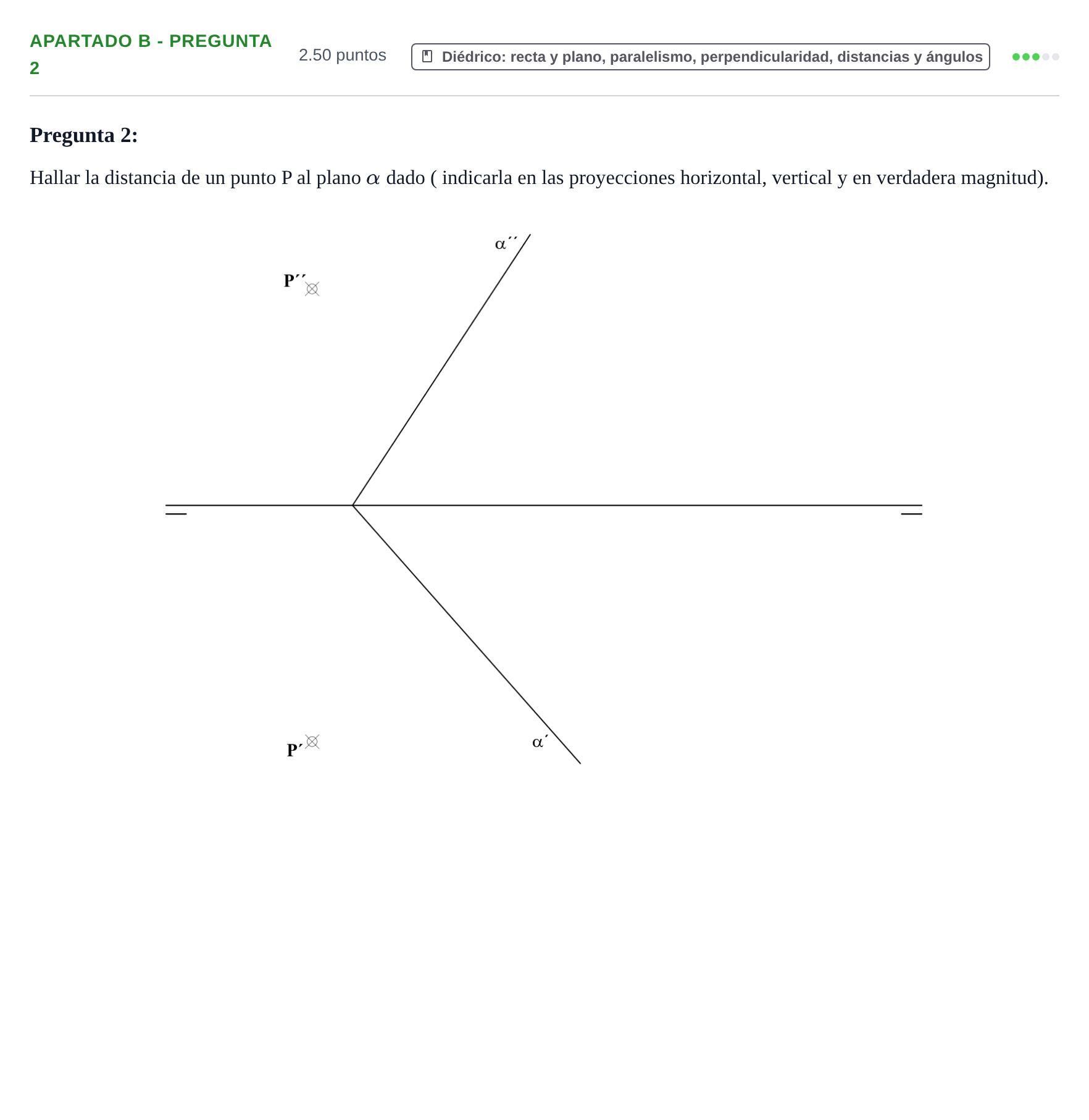

Hallar la distancia de un punto P al plano α dado ( indicarla en las proyecciones horizontal, vertical y en verdadera magnitud).

Solución: Segmento $PI$ trazado en proyecciones diédricas ($P'I'$ y $P''I''$), siendo $r$ la recta perpendicular al plano por $P$ e $I$ el punto de intersección de $r$ con $\alpha$. Verdadera magnitud del segmento $PI$ obtenida mediante abatimiento o giro.
