Apartado B - Pregunta 1 · Dibujo técnico II PAU La Rioja Extraordinaria 2025

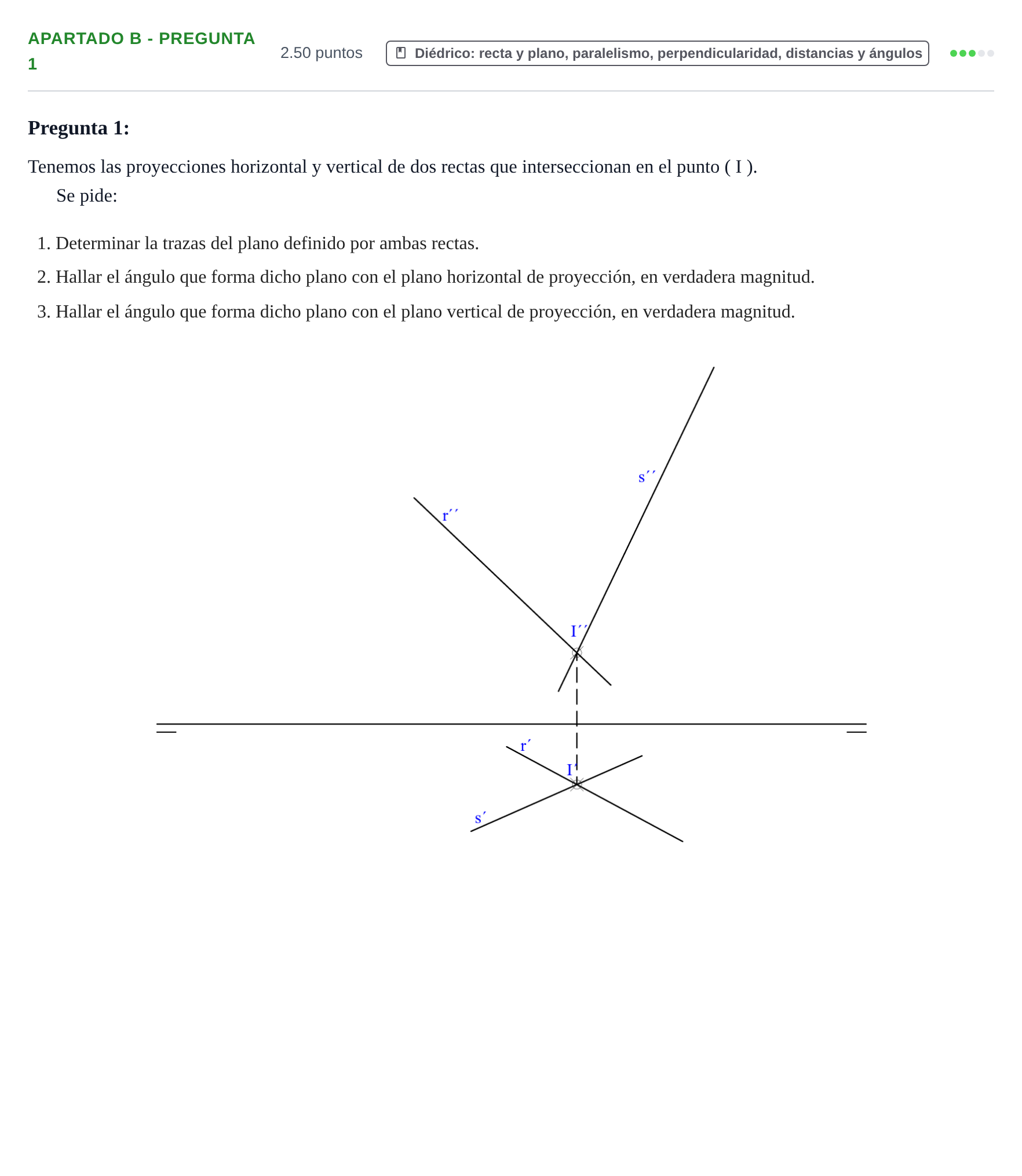

1. Determinar la trazas del plano definido por ambas rectas. 2. Hallar el ángulo que forma dicho plano con el plano horizontal de proyección, en verdadera magnitud. 3. Hallar el ángulo que forma dicho plano con el plano vertical de proyección, en verdadera magnitud.

Solución: Trazas del plano $\alpha$ ($\\alpha_1$ y $\\alpha_2$) obtenidas uniendo las trazas homónimas de las rectas $r$ y $s$. Ángulos con el PH y el PV obtenidos en verdadera magnitud mediante abatimiento de una recta de máxima pendiente y de una recta de máxima inclinación, respectivamente.
