PREGUNTA 5 · Dibujo técnico II PAU La Rioja Ordinaria 2022

PREGUNTA 5 (2 puntos)

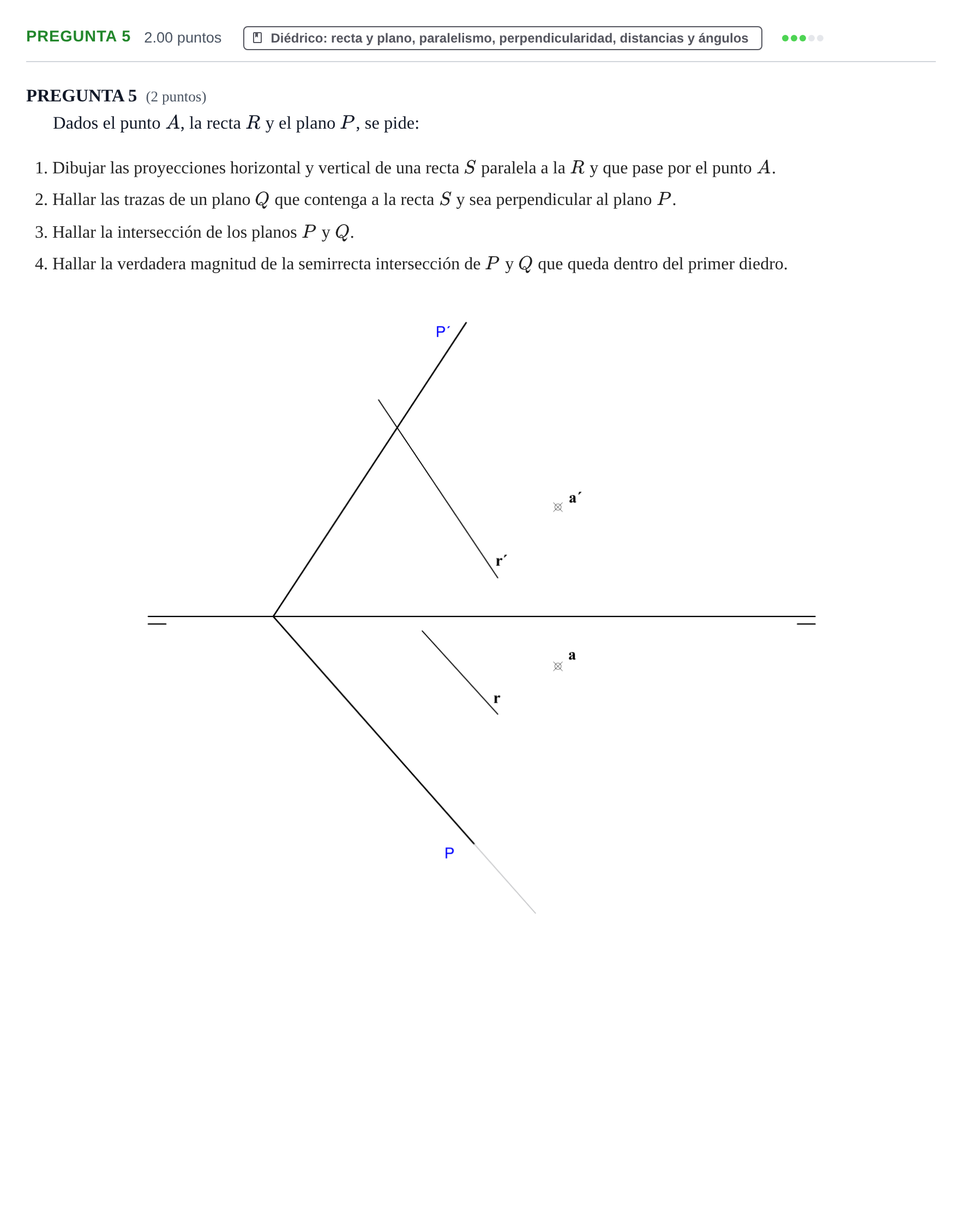

Dados el punto $A$, la recta $R$ y el plano $P$, se pide:

Dibujar las proyecciones horizontal y vertical de una recta $S$ paralela a la $R$ y que pase por el punto $A$.

Hallar las trazas de un plano $Q$ que contenga a la recta $S$ y sea perpendicular al plano $P$.

Hallar la intersección de los planos $P$ y $Q$.

Hallar la verdadera magnitud de la semirrecta intersección de $P$ y $Q$ que queda dentro del primer diedro.
