PREGUNTA 5 · Dibujo técnico II PAU La Rioja Extraordinaria 2021

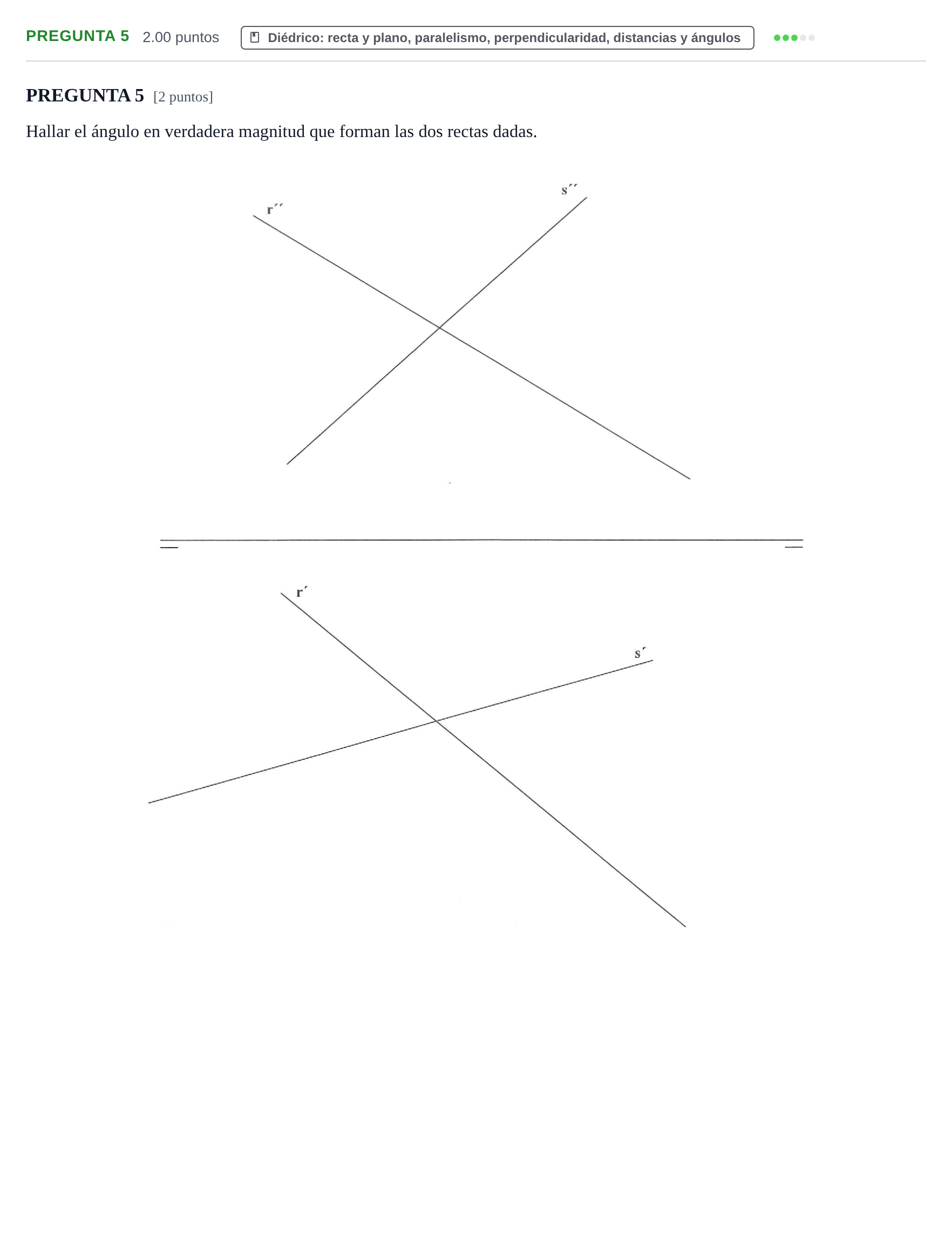

Hallar el ángulo en verdadera magnitud que forman las dos rectas dadas.

Solución: 1. Determinar las trazas del plano $\alpha$ que definen las rectas concurrentes $r$ y $s$ mediante sus trazas horizontales ($h_r, h_s$) y verticales ($v'_r, v'_s$). 2. Abatir el plano $\alpha$ sobre el plano horizontal (o sobre el vertical) utilizando como charnela la traza correspondiente. 3. Abatir el punto de intersección $I$ de las dos rectas (o dos puntos de ellas) y trazar las rectas abatidas $(r)$ y $(s)$. 4. Marcar claramente el ángulo que forman $(r)$ y $(s)$ en el abatimiento.
