Enunciado

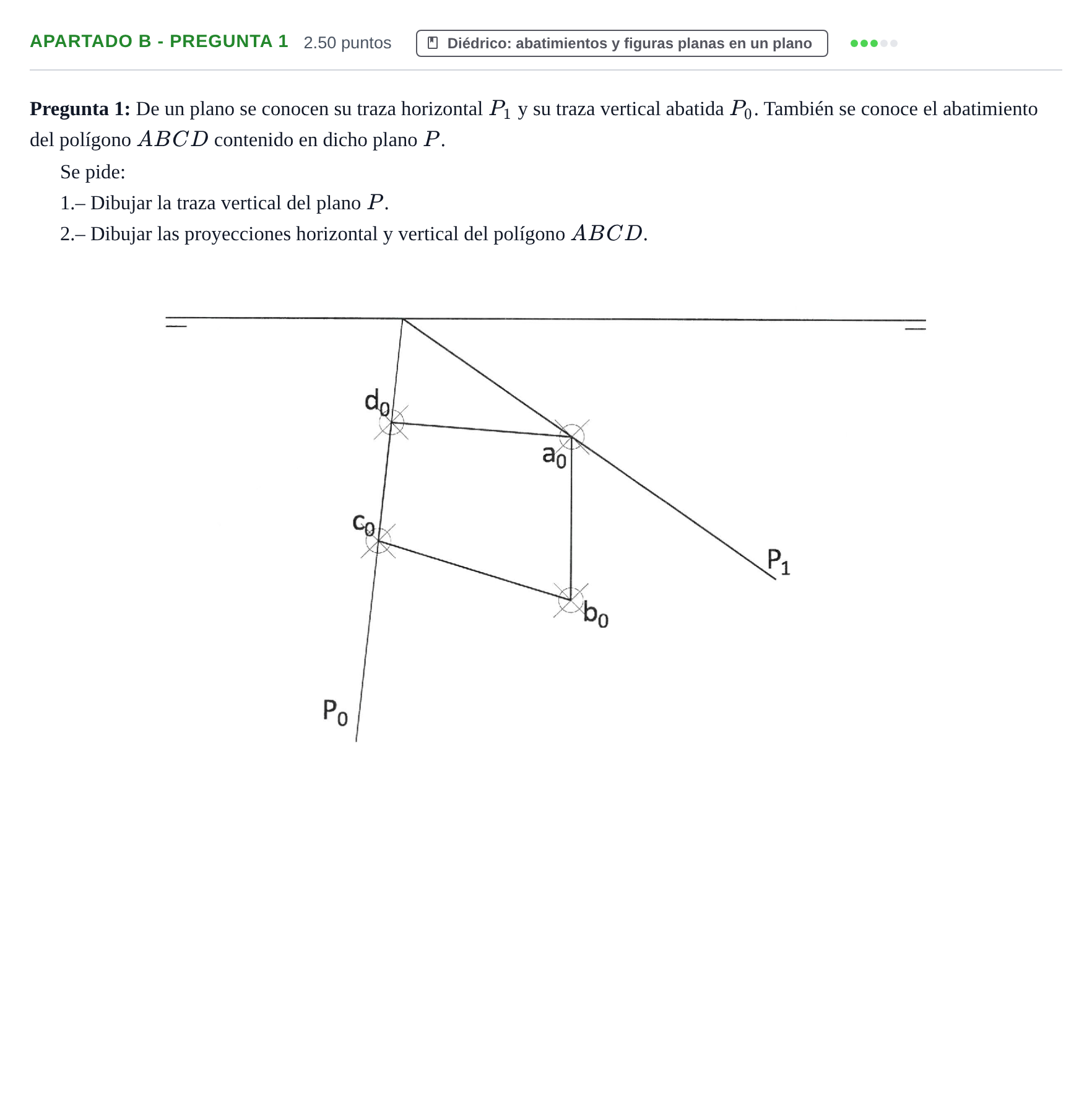

Pregunta 1: De un plano se conocen su traza horizontal $P_1$ y su traza vertical abatida $P_0$ . También se conoce el abatimiento del polígono $ABCD$ contenido en dicho plano $P$ .

Se pide:

1.– Dibujar la traza vertical del plano $P$ .

2.– Dibujar las proyecciones horizontal y vertical del polígono $ABCD$ .

Enunciado: Apartado B - Pregunta 1 · Dibujo técnico II PAU La Rioja Extraordinaria 2026

Solución

Solución de AprenAI (no es la oficial)

1.- Dibujar la traza vertical del plano P. 2.- Dibujar las proyecciones horizontal y vertical del polígono ABCD.

Solución: Traza vertical $P_2$ obtenida mediante desabatimiento respecto a la charnela $P_1$ , y proyecciones horizontal ( $a_1, b_1, c_1, d_1$ ) y vertical ( $a_2, b_2, c_2, d_2$ ) del polígono.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
