PREGUNTA 4 · Dibujo técnico II PAU La Rioja Ordinaria 2021

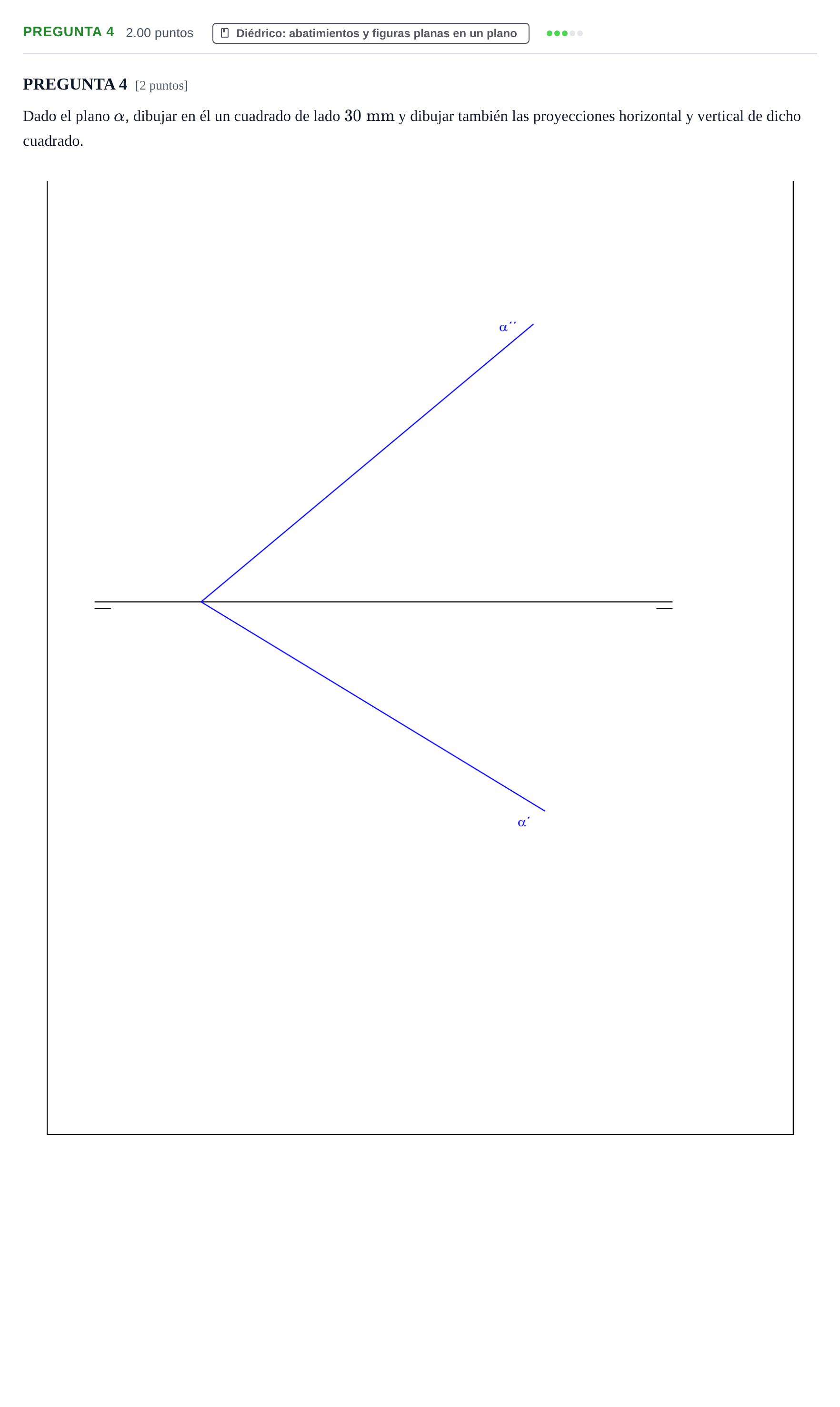

PREGUNTA 4: Dado el plano α, dibujar en él un cuadrado de lado 30 mm y dibujar también las proyecciones horizontal y vertical de dicho cuadrado.

Solución: Abatimiento del plano $\alpha$, construcción del cuadrado en verdadera magnitud (lado $30\text{ mm}$) en $(\alpha)$, y desabatimiento para obtener sus proyecciones diédricas horizontal ($A'B'C'D'$) y vertical ($A''B''C''D''$).
