Pregunta 4.2 · Dibujo técnico II PAU Galicia Ordinaria 2025

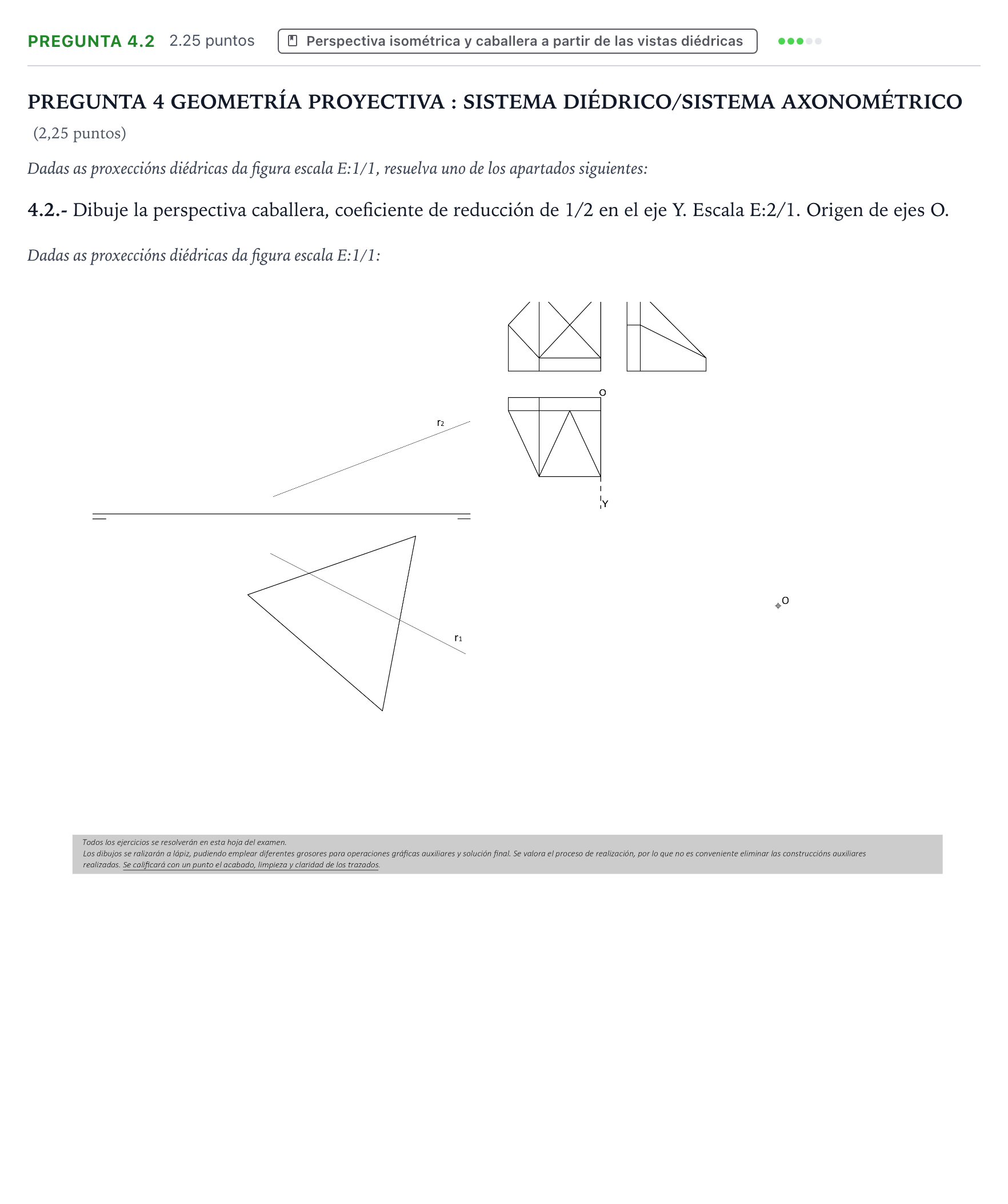

4.2.- Dibuje la perspectiva caballera, coeficiente de reducción de 1/2 en el eje Y. Escala E:2/1. Origen de ejes O

Solución: 1. Orientación y trazado de los ejes de la perspectiva caballera (ejes X y Z perpendiculares a 90° formando el plano frontal; eje Y a 135° o el ángulo estándar indicado por la orientación del ejercicio). 2. En los ejes X y Z (plano frontal): aplicar la escala 2:1 sin reducción ($d' = 2 \cdot d$). 3. En el eje Y (profundidad): aplicar la escala 2:1 multiplicada por el coeficiente de reducción $1/2$, resultando una traslación de magnitud igual a la medida real de la vista diédrica ($d_Y' = 2 \cdot \frac{1}{2} \cdot d_Y = d_Y$). 4. Trazado del cuerpo respetando el paralelismo de las generatrices y caras inclinadas. 5. Representación final con correcta distinción de líneas vistas y ocultas.
