Pregunta 4.1 · Dibujo técnico II PAU Galicia Ordinaria 2025

Tema: Perspectiva isométrica y caballera a partir de las vistas diédricas · Del examen Ordinaria (2025)

Enunciado

PREGUNTA 4 GEOMETRÍA PROYECTIVA: SISTEMA DIÉDRICO/SISTEMA AXONOMÉTRICO (2,25 puntos)

Dadas as proxeccións diédricas da figura escala E:1/1, resuelva uno de los apartados siguientes:

4.1.- Dibuje la isometría sin coeficientes de reducción a escala E:2/1. Origen de ejes O.

Dadas as proxeccións diédricas da figura escala E:1/1:

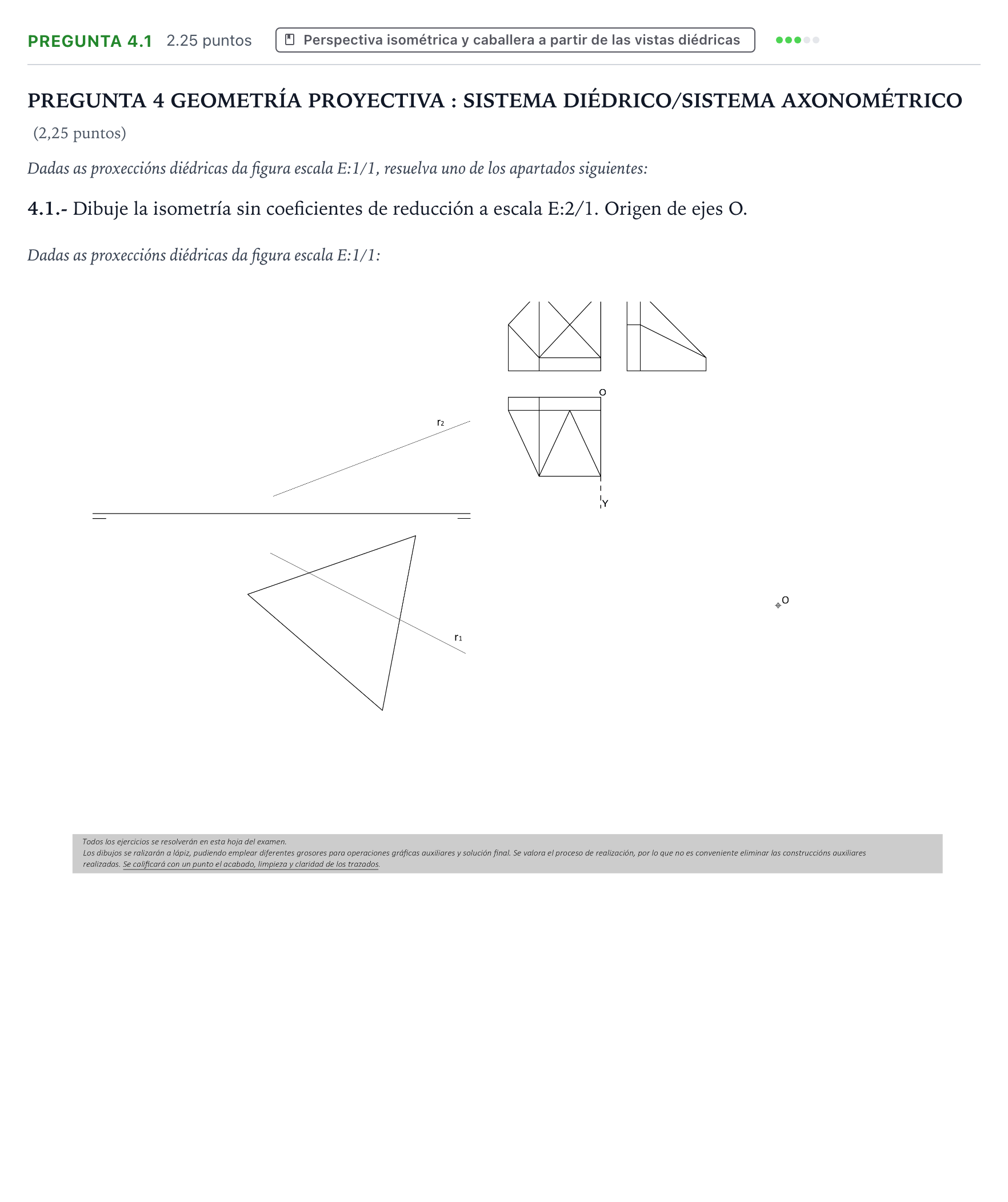

Enunciado: Pregunta 4.1 · Dibujo técnico II PAU Galicia Ordinaria 2025

Solución

Según los criterios oficiales de corrección

4.1.- Dibuje la isometría sin coeficientes de reducción a escala E:2/1. Origen de ejes O

Solución: 1. Disposición de los ejes isométricos normalizados (tres ejes a 120° partiendo del origen O proporcionado). 2. Medición directa de las dimensiones principales de la pieza sobre el alzado, planta y perfil a escala 1:1 y multiplicación de cada magnitud por el factor 2 (escala 2:1). 3. Trazado del prisma envolvente en perspectiva isométrica sin aplicar coeficiente de reducción. 4. Construcción de los planos inclinados, aristas y detalles de la pieza según la correspondencia de las tres vistas diédricas dadas. 5. Diferenciación de aristas vistas y ocultas con el grosor y trazado adecuados.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
