Pregunta 5 · Dibujo técnico II PAU Galicia Extraordinaria 2023
Tema: Perspectiva isométrica y caballera a partir de las vistas diédricas · Del examen Extraordinaria (2023)
Enunciado
PREGUNTA 5. Resolva este exercicio de S. DIÉDRICO/ S. AXONOMÉTRICO. (3,00 puntos)

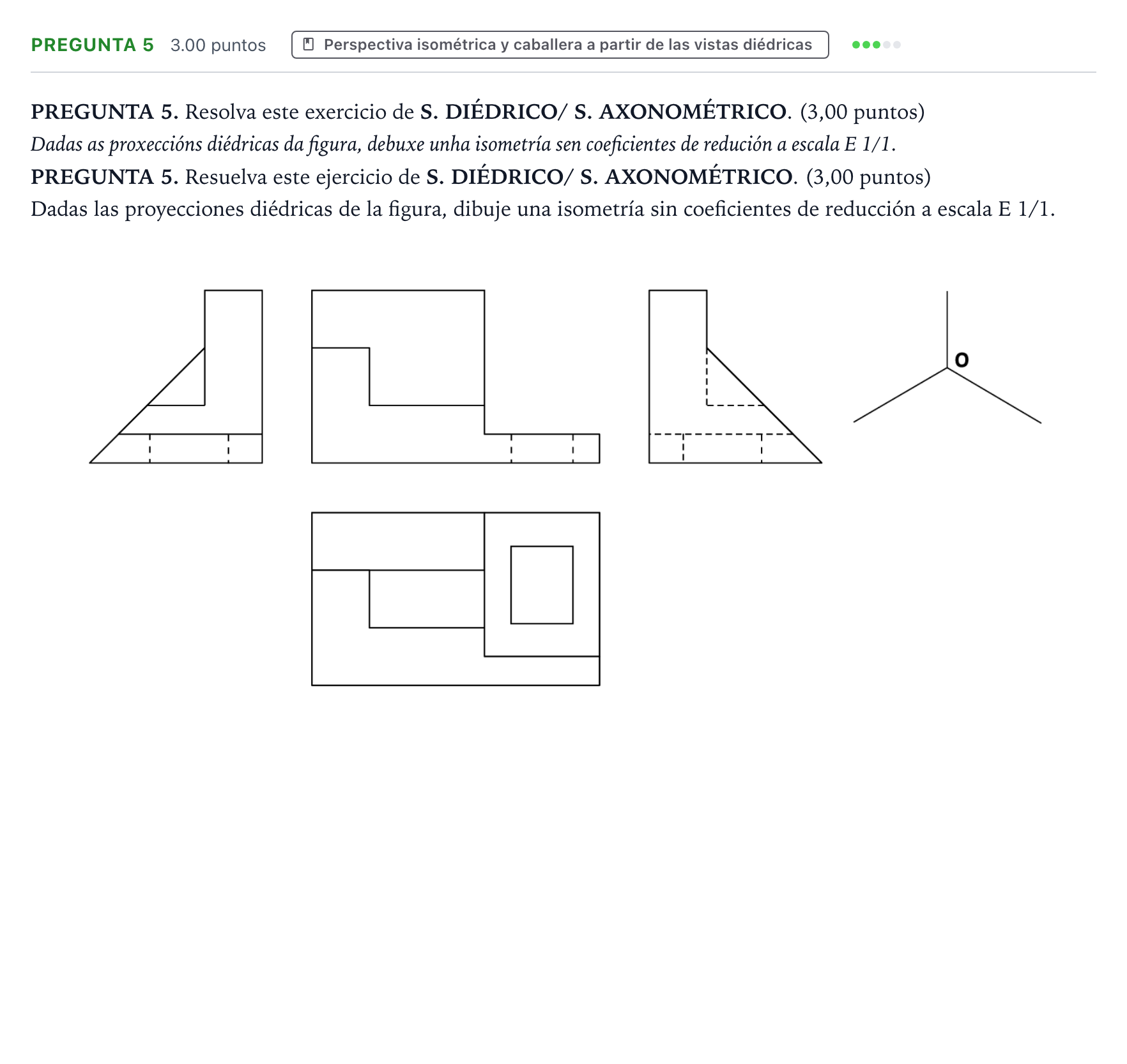

Dadas as proxeccións diédricas da figura, debuxe unha isometría sen coeficientes de redución a escala E 1/1.
PREGUNTA 5. Resuelva este ejercicio de S. DIÉDRICO/ S. AXONOMÉTRICO. (3,00 puntos)
Dadas las proyecciones diédricas de la figura, dibuje una isometría sin coeficientes de reducción a escala E 1/1.
Solución
Según los criterios oficiales de corrección
Dadas las proyecciones diédricas de la figura, dibuje una isometría sin coeficientes de reducción a escala E 1/1.
Solución: Dibujo en perspectiva isométrica (ejes a 120°) a escala 1:1 sin aplicar coeficiente de reducción. - Representación del cuerpo prismático en L con su base y escalón. - Representación de la cara inclinada (rampa triangular exterior). - Representación del hueco o cajeado interior definido en planta y perfiles.
