Pregunta 4.2 · Dibujo técnico II PAU Galicia Extraordinaria 2025

Indique la escala de las proyecciones diédricas

Solución: 1:100 / 1/100

Indique la escala de la isometría

Solución: 1:50 / 1/50

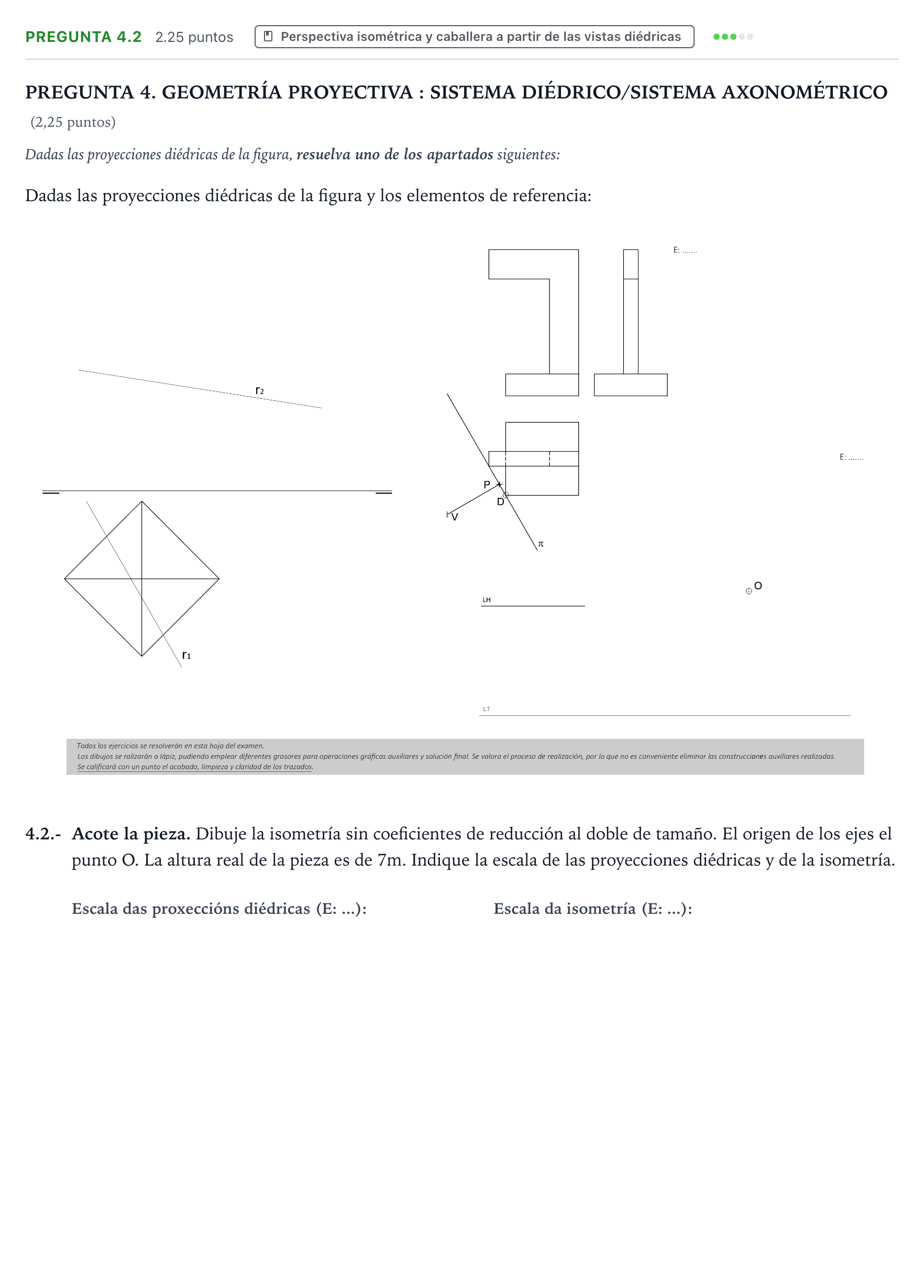

4.2.- Acote la pieza. Dibuje la isometría sin coeficientes de reducción al doble de tamaño. El origen de los ejes el punto O.

Solución: 1. Acotación de las vistas diédricas: - Acotar todas las dimensiones necesarias para la completa definición geométrica de la pieza: longitud total, anchura total, altura total ($7\text{ m}$), así como el tamaño y la posición de los peldaños o cuerpos que la componen, respetando la normativa de acotación (líneas auxiliares, líneas de cota, flechas y cifras de cota reales en metros o milímetros). 2. Perspectiva isométrica: - A partir del punto O dado en la lámina, dibujar los tres ejes isométricos a $120^\circ$. - Transportar las medidas de las vistas multiplicadas por 2 (al doble de tamaño) sobre los tres ejes, sin aplicar coeficiente de reducción ($C_r = 1$). - Representar los volúmenes y aristas de la pieza, diferenciando las líneas vistas de las ocultas.
