Pregunta 5 · Dibujo técnico II PAU Galicia Extraordinaria 2022
Tema: Perspectiva isométrica y caballera a partir de las vistas diédricas · Del examen Extraordinaria (2022)
Enunciado
PREGUNTA 5. Resolva este exercicio de S. DIÉDRICO/ S. AXONOMÉTRICO. (3,00 puntos)

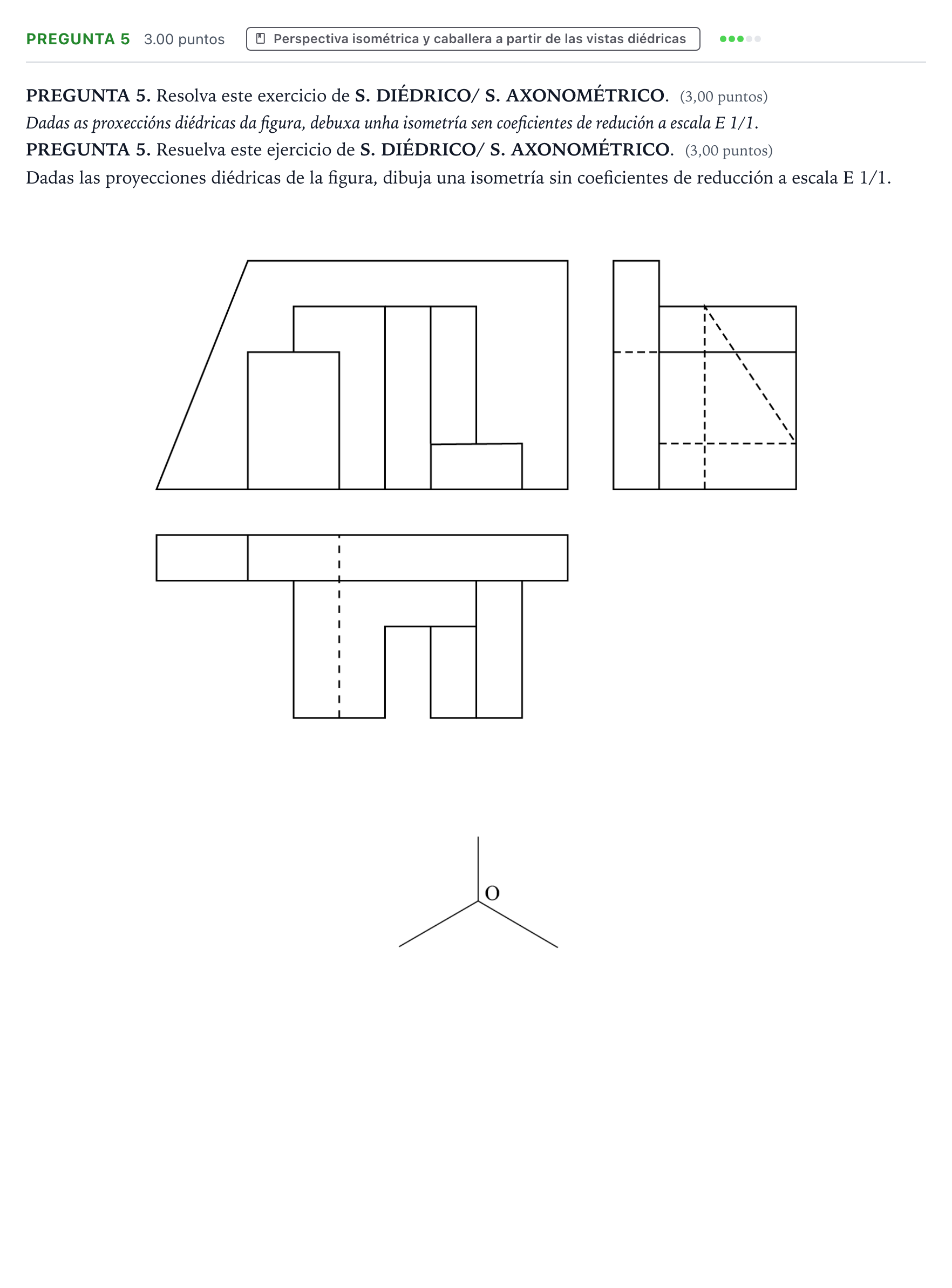

Dadas as proxeccións diédricas da figura, debuxa unha isometría sen coeficientes de redución a escala E 1/1.
PREGUNTA 5. Resuelva este ejercicio de S. DIÉDRICO/ S. AXONOMÉTRICO. (3,00 puntos)
Dadas las proyecciones diédricas de la figura, dibuja una isometría sin coeficientes de reducción a escala E 1/1.
Solución
Según los criterios oficiales de corrección
Dadas las proyecciones diédricas de la figura, dibuja una isometría sin coeficientes de reducción a escala E 1/1.
Solución: Perspectiva isométrica sin coeficientes de reducción de la pieza representada en sistema diédrico a escala 1:1, respetando el origen O dado y dibujando tanto las aristas vistas como las líneas ocultas con trazos discontinuos.
