PREGUNTA 5 · Dibujo técnico II PAU Galicia Ordinaria 2023
Tema: Perspectiva isométrica y caballera a partir de las vistas diédricas · Del examen Ordinaria (2023)
Enunciado

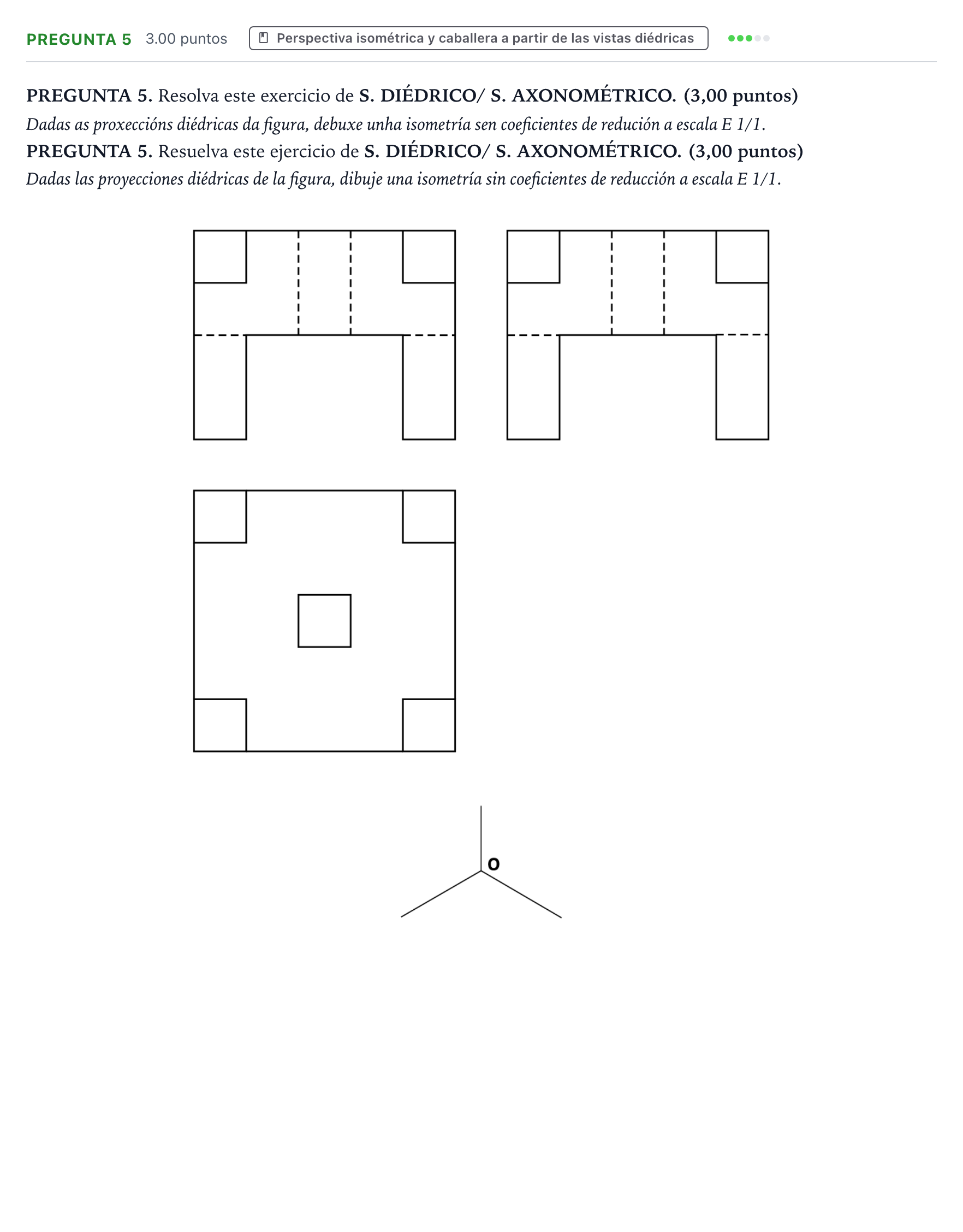

PREGUNTA 5. Resolva este exercicio de S. DIÉDRICO/ S. AXONOMÉTRICO. (3,00 puntos)
Dadas as proxeccións diédricas da figura, debuxe unha isometría sen coeficientes de redución a escala E 1/1.
PREGUNTA 5. Resuelva este ejercicio de S. DIÉDRICO/ S. AXONOMÉTRICO. (3,00 puntos)
Dadas las proyecciones diédricas de la figura, dibuje una isometría sin coeficientes de reducción a escala E 1/1.
Solución
Según los criterios oficiales de corrección
Dadas las proyecciones diédricas de la figura, dibuje una isometría sin coeficientes de reducción a escala E 1/1.
Solución: Construcción en perspectiva isométrica normalizada (sin coeficiente de reducción) a escala 1:1 a partir del origen de coordenadas . Se representan las cuatro patas prismáticas cuadradas inferiores, el rebaje perimetral escalonado de las cuatro esquinas superiores y el prisma cuadrangular perforado central con aristas vistas y discontinuas.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
