Pregunta 5 · Dibujo técnico II PAU Galicia Ordinaria 2024

Tema: Perspectiva isométrica y caballera a partir de las vistas diédricas · Del examen Ordinaria (2024)

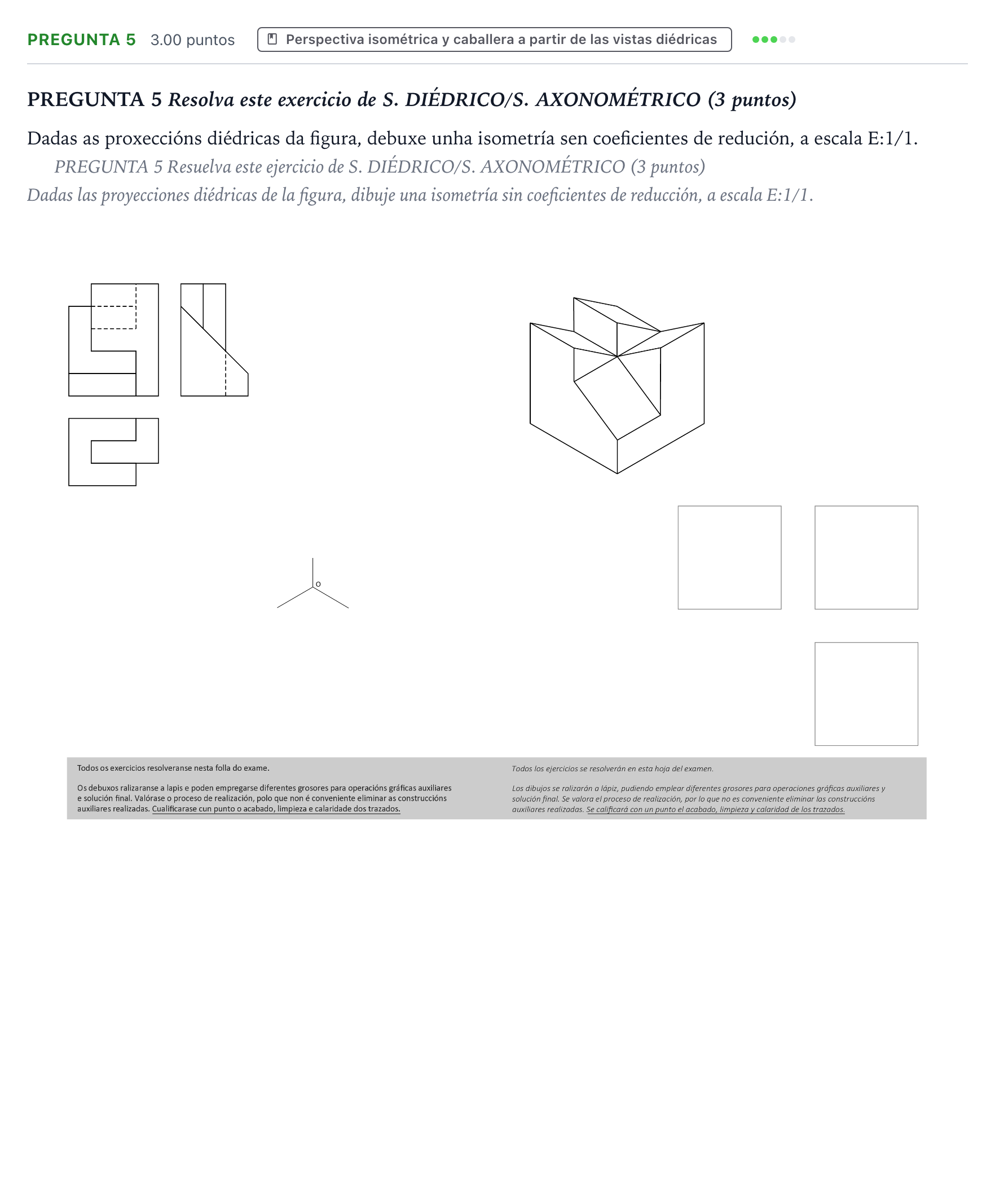

Enunciado

PREGUNTA 5 Resolva este exercicio de S. DIÉDRICO/S. AXONOMÉTRICO (3 puntos)

Dadas as proxeccións diédricas da figura, debuxe unha isometría sen coeficientes de redución, a escala E:1/1.

PREGUNTA 5 Resuelva este ejercicio de S. DIÉDRICO/S. AXONOMÉTRICO (3 puntos)

Dadas las proyecciones diédricas de la figura, dibuje una isometría sin coeficientes de reducción, a escala E:1/1.

Enunciado: Pregunta 5 · Dibujo técnico II PAU Galicia Ordinaria 2024

Solución

Según los criterios oficiales de corrección

Dadas las proyecciones diédricas de la figura, dibuje una isometría sin coeficientes de reducción, a escala E:1/1.

Solución: Dibujo en perspectiva isométrica de la pieza orientada según los ejes proporcionados a escala 1:1 sin coeficiente de reducción, representando correctamente los volúmenes, planos inclinados y huecos.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
