Pregunta 5 · Dibujo técnico II PAU Galicia Extraordinaria 2024
Tema: Perspectiva isométrica y caballera a partir de las vistas diédricas · Del examen Extraordinaria (2024)

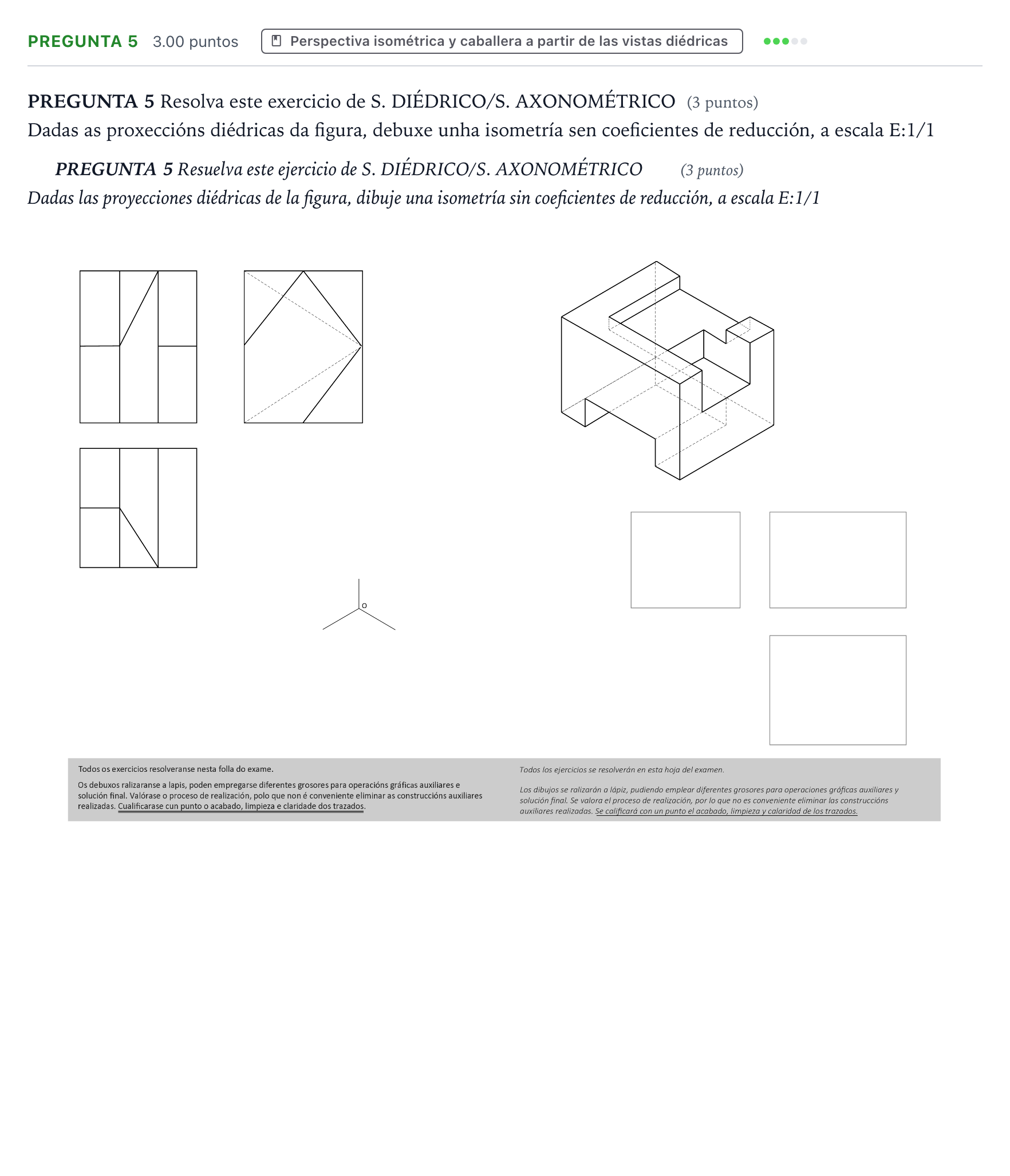

Enunciado
PREGUNTA 5 Resolva este exercicio de S. DIÉDRICO/S. AXONOMÉTRICO (3 puntos)
Dadas as proxeccións diédricas da figura, debuxe unha isometría sen coeficientes de reducción, a escala E:1/1
PREGUNTA 5 Resuelva este ejercicio de S. DIÉDRICO/S. AXONOMÉTRICO (3 puntos)
Dadas las proyecciones diédricas de la figura, dibuje una isometría sin coeficientes de reducción, a escala E:1/1
Solución
Según los criterios oficiales de corrección
Dadas las proyecciones diédricas de la figura, dibuje una isometría sin coeficientes de reducción, a escala E:1/1
Solución: Dibujo de la perspectiva isométrica a escala 1:1 sin coeficientes de reducción de la pieza a partir de las vistas diédricas dadas. Deben representarse todas las aristas vistas (y, si procede, las ocultas o líneas auxiliares de construcción) correspondientes a los planos inclinados y rebajes definidos por las tres proyecciones.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
