Pregunta 4.2 · Dibujo técnico II PAU Galicia Ordinaria 2026

Tema: Perspectiva isométrica y caballera a partir de las vistas diédricas · Del examen Ordinaria (2026)

Enunciado

PREGUNTA 4. GEOMETRÍA PROYECTIVA (2,25 puntos)

Dadas las proyecciones diédricas del cruceiro, resuelva uno de los apartados siguientes:

PREGUNTA 4. GEOMETRÍA PROYECTIVA

Dadas las proyecciones diédricas del cruceiro:

4.2.- Dibuje la isometría sin coeficientes de reducción al doble de tamaño de los planos. Origen de ejes O. Si la altura del crucero es de 3,5m, indicar la escala de los planos y la escala de la axonometría. Acotar los planos en centímetros con las medidas reales que tiene cada parte de la pieza.

a)

1 /

b)

1 /

c)

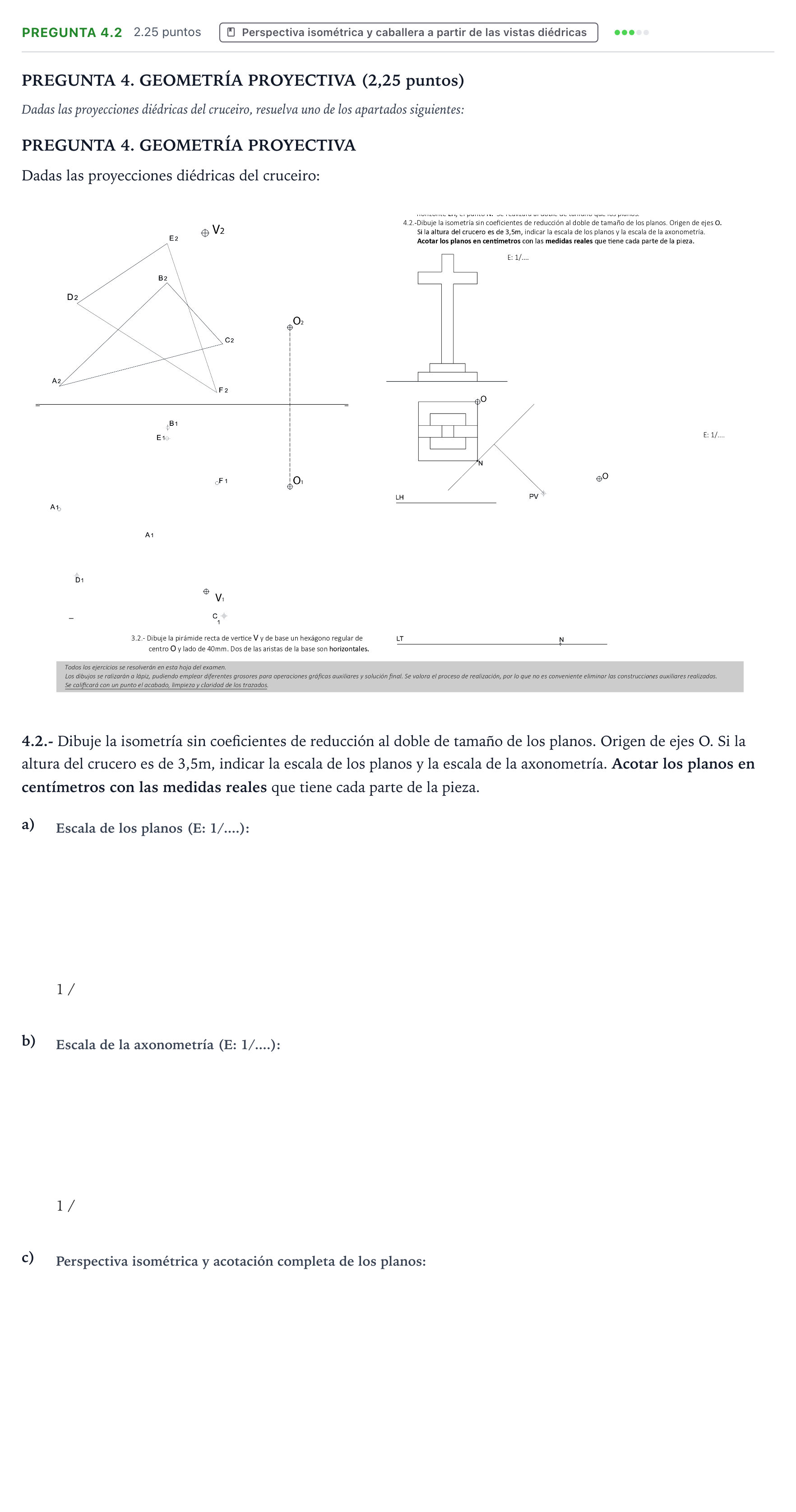

Enunciado: Pregunta 4.2 · Dibujo técnico II PAU Galicia Ordinaria 2026

Solución

Según los criterios oficiales de corrección

Escala de los planos (E: 1/....):

Solución: 50

Escala de la axonometría (E: 1/....):

Solución: 25

Dibuje la isometría sin coeficientes de reducción al doble de tamaño de los planos. Origen de ejes O. Acotar los planos en centímetros con las medidas reales que tiene cada parte de la pieza.

Solución: 1. Perspectiva isométrica del cruceiro trazada sobre los ejes isométricos a partir del origen O, duplicando todas las dimensiones diédricas lineales y sin aplicar reducción isométrica. 2. Acotación según normas UNE de las vistas diédricas (alzado y planta), indicando las cotas reales en centímetros (350 cm350\text{ cm} de altura total y las cotas parciales correspondientes de peldaños, fuste, brazos y cruz).

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
